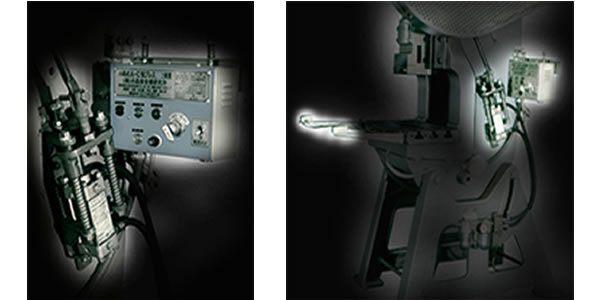

AC型両手起動装置

ポジティブクラッチプレスに両手起動式装置は必要不可欠です。
材料を挿入した両手で押ボタンを安全に操作することによって、
誤って手足のタイミングをくずして起こしてしまう事故を防ぎます。

特徴

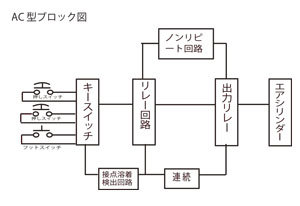

  1. 駆動源に圧縮空気を用い、エアシリンダーを使用した電気空気式の一行程一停止装置です。
  2. リレー接点の溶着時には、保護回路により溶着表示灯を点灯させ作業者に知らせ、プレスを運転不可能な状態にします。
  3. マイクロ・スイッチの作動状態は、確認表示灯でチェックできるのでメンテナンスが簡単です。
  4. 足踏みスイッチによる操作も可能です。
  5. 操作方法は「両手一行程」「足一行程」「足連続」の三通りあります。
  6. 片手操作防止回路の採用により安全性が高くなりました。
  7. コイルバネによる防振装置は電気部品を振動から守ります。
  8. フェールセーフ設計採用

AC ノンリピート型は安全装置ではありません。
必ず他の安全装置を併用して下さい。

両手起動式AC ノンリピート型装置を利用した各種安全装置
(安全距離が不足する場合、ニ重の安全対策が必要です。)

AC型 + 手引き式安全装置

AC型仕様

型式 AC大型 AC小型
使用できるプレスの圧力能力 80t 以下 30t 以下
エアシリンダーの寸法 Ø63*50 Ø40*50
使用できるプレスの種類 ポジティブクラッチプレス付きプレス
使用できる金型の大きさの範囲 ポルスターの場以下
使用できるプレスの所要彩台時間 500m s 以下
安全機能 安全装置構造規格第1条 第2号該当
操作方法 押しボタン式
カム引き下げ方法 エア・シリンダー式
ノンリピート装置の有無
