マルチビーム光線式人体検知装置 アドミラルAX

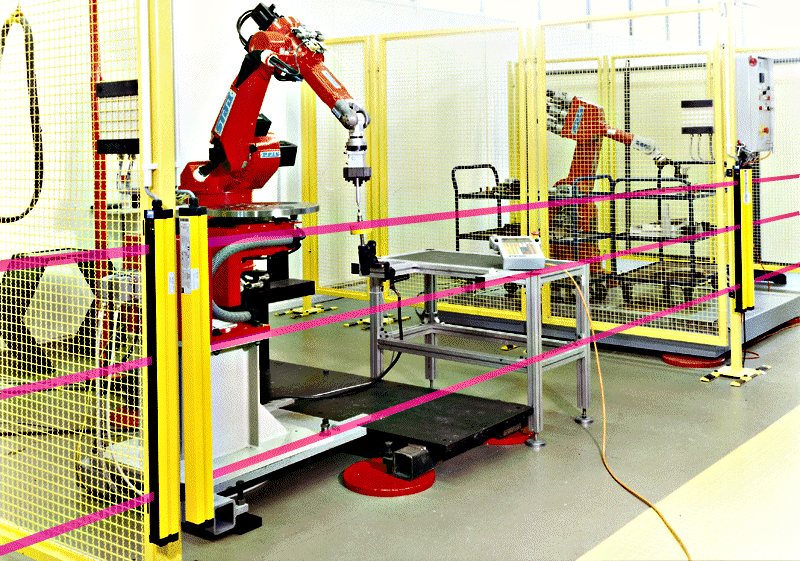

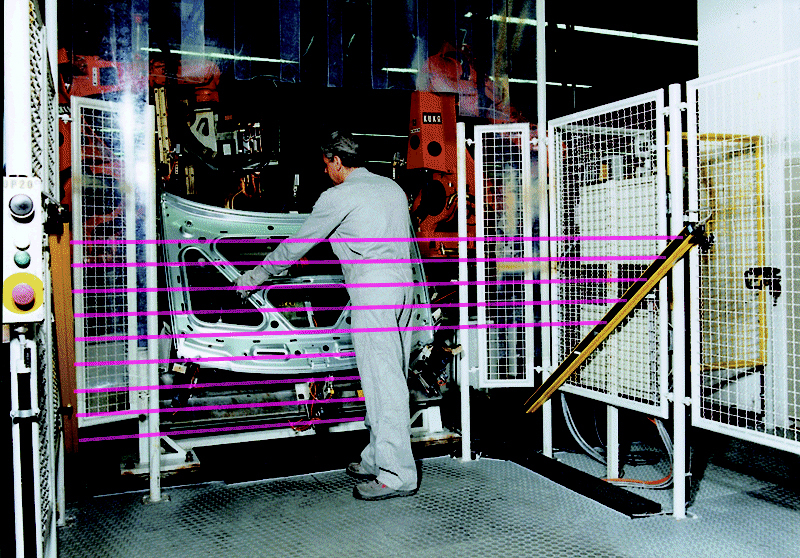

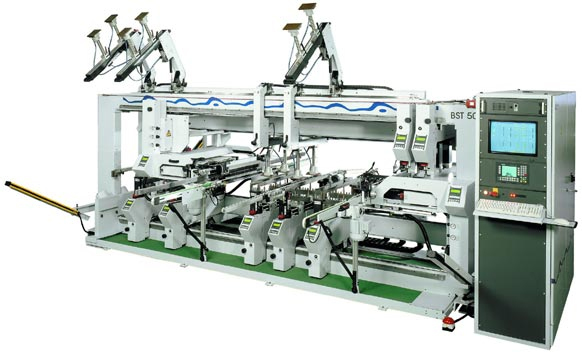

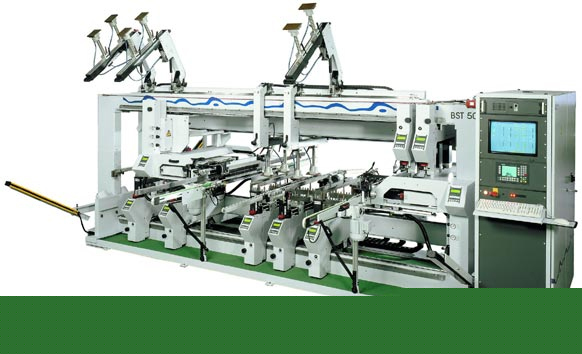

加工機械、ロボット、自動倉庫など、
生産ラインのメリットを最大限に生かしながら
危険領域をスムーズに
防護します。

自動加工システムラインの高生産を生かす
合理的防護機能。

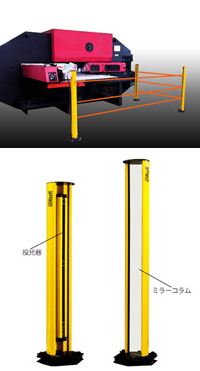

アドミラルAX型の特長


1.アドミラルAxシリーズは2~4光軸のエリアセンサです。
 コーナーミラーを用いることにより、 二面・三面の危険領域の
 防護を可能にします。加工機械、ロボット、自動プレスなどの
 危険領域をスムーズに防護します。
2.長い検出距離 最大18m(長距離仕様 60m)標準タイプ
 検出距離 6-18m長距離タイプ(LR) 検出距離 22-60m
3.2チャンネルクロスチェック方式による安全性の確保
4.応答速度≦6ms
5.コーナーミラーとコラムによる2~3面、複数面の安全防護が可能
6.再起動インターロック
7.国際規格に適合(タイプ4)EN、IEC規格(61496-1,2等)に適合
8.専用自立スタンドにより設置工事が簡単
9.7月の労働安全規則改正で自動プレスの安全対策が義務化されました。





アドミラルの選択

光軸数は3光軸が標準タイプ、2光軸と4光軸のタイプもあります。防護内容に応じて選択ください。
有効距離は18mタイプと10m~60mまでの長距離仕様があります。
2~3面防護の場合はコーナーミラーが必要となります。設置位置は安全距離を保つ必要があります。




アドミラルAX
タイプ AX2BLM AX3BLM AX4BLM
光軸数 2 3 4
光軸間隔 500mm 400mm 300mm
遅動時間 6ms  6ms 6ms
全長 711mm 1011mm 1111mm


リセット機能

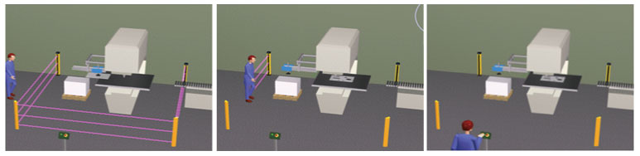

作業者の身体が光線を遮光すると出力はOFFとなり、OFF状態が保持されます。
リセットするためには作業者が防護領域外に出て、安全を確認後、同じく防護領域外にあるリセットスイッチを押して作業を再開する必要があります。




検出距離

アドミラルはミラーコラムを使用することで、防護領域を拡大することが可能となります。
ただし、ミラーを使用することでセンサーの検出能力距離が15%減少します。



距離が三面防護例

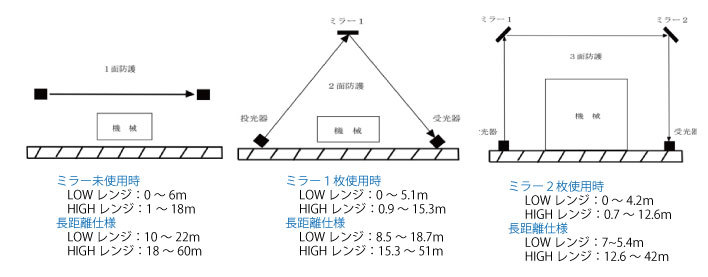

アドミラルLR(最大60m仕様)でミラーを使用し防護する場合の最大防護範囲
二面防護:51mまで(60x0.85=51)
三面防護:43mまで(60x0.85x0.85=43.35)
四面防護:36mまで(60x0.85x0.85x0.85=36.84)

例:
防護距離がABC各辺10mの場合、
二面長さは,合計51mまで可能。10+10=20で可能
三面長さは,合計43mまで可能。10+10+10=30で可能
四面長さは,合計36mまで可能。10+10+10+10=40で不可能。
四面では9mがMAX(9x4=36)になります。

設置例

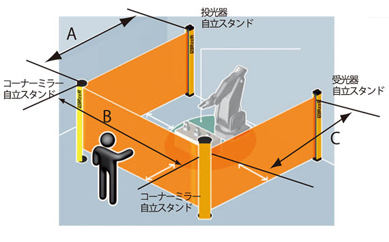

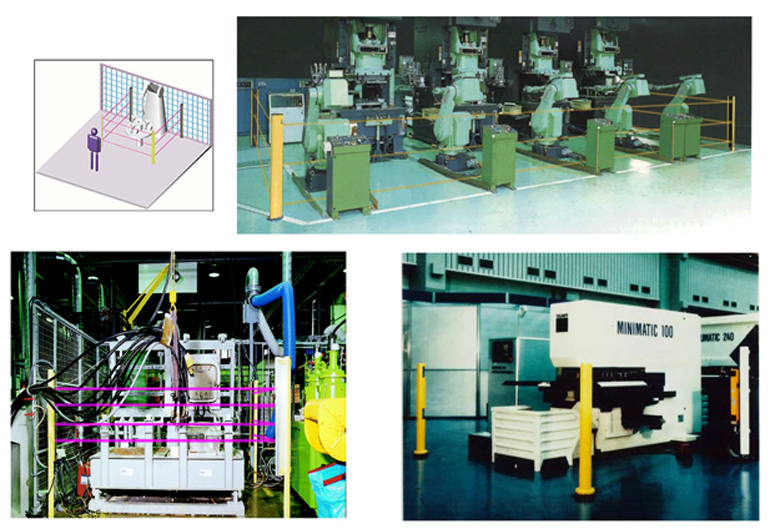

コーナーミラー使用 2面、3面防護能

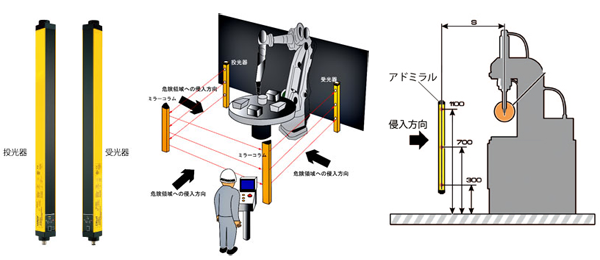

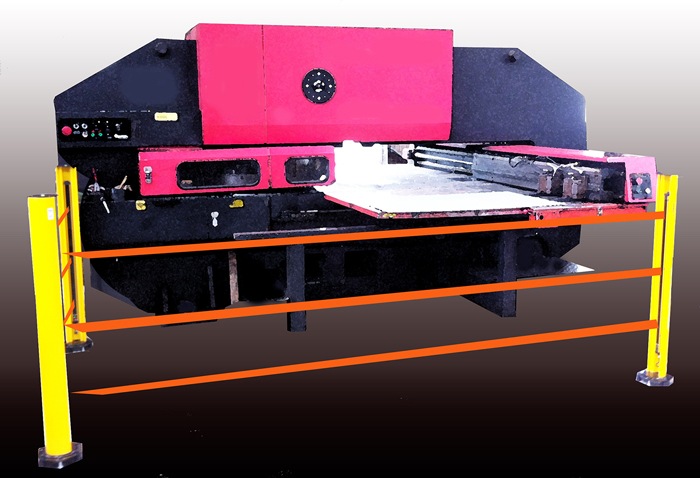

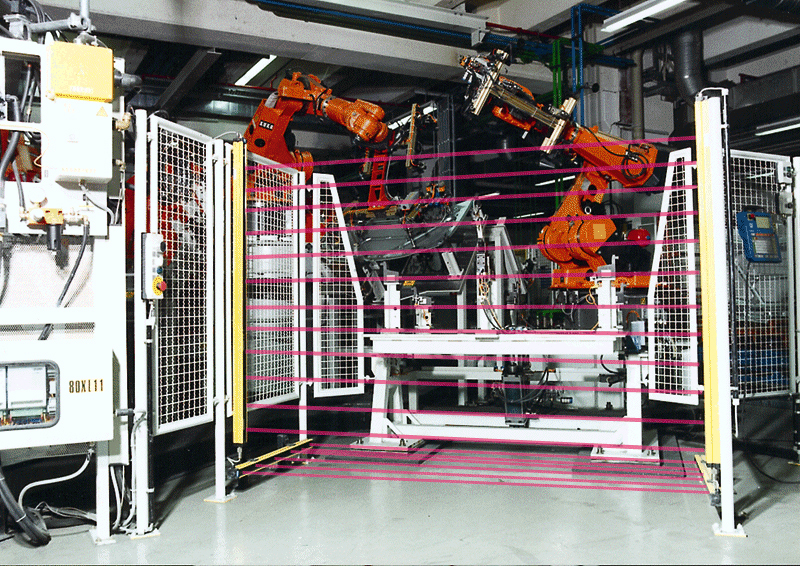

設置例(垂直、水平、傾斜設置)侵入+領域防護



仕 様



アドミラルAX
タイプ AX2BLM AX3BLM AX4BLM
光軸数 2 3 4
光軸間隔 500mm 400mm 300mm
遅動時間 6ms 6ms 6ms
全長 711mm 1011mm 1111mm
センサー(投光器、受光器)
断面寸法 35×45mm 接続方式 M12コネクター
光軸数 2 . 3 . 4 保護構造 IP65
光軸間隔 500.400.3600mm 安全規格 IEC/TC61496-1,2 EN61496-1
電源電圧 DC24V 遅動時間 6ms
検出距離 Lowレンジ0-6m Highレンジ1-18m  長距離仕様 Lowレンジ10-22m Highレンジ18-60m
表示 投光器:電源、Low-High、Test 受光器:光軸通光、光軸遮光、受光感度、7セグメント
コントロールボックス
電源電圧 100,200VAC 出力信号 停止用A接点安全出力、B接点補助出力
遅動時間 10ms 光軸無効 システム無効用切替キーSW
センサーコラム
FMC-B2R FMC-B3R FMC-42R
ミラーコラム
FMC-S2 FMC-S3 FMC-S4

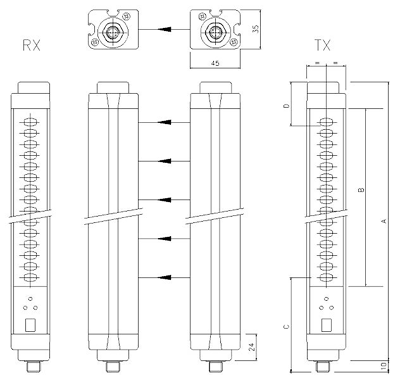

寸法

◆光線
タイプ AX2B8(LR) AX3B8(LR) AX4B8(LR)
光軸数
光軸ピッチ 500 400 300
防護範囲 500 800 900
全長 711  1011 1111
(A) 701 1001 1101
(B) 610 910 1010
(C) 135
(D) 81

LR:長距離仕様

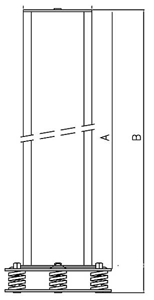

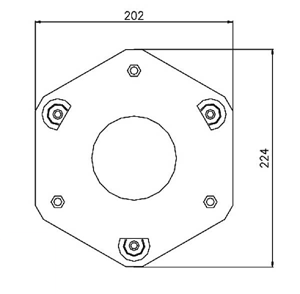

◆コラム
光線用 FMC-B2R FMC-B3R FMC-B4R
A 1000 1200 1330
B 1055 1255 1385

ミラー用 FMC-S2R  FMC-S3R FMC-S4R
A 1000 1200 1330
B 1055 1255 1385
