組立式安全柵 プロフェンスシリーズ

プロフェンスシリーズの特長

シンプルかつ機能的な基本構造により、高い強度と施工性を両立。
作業者の安全を確保する防護柵、セキュリティを考慮した間仕切りなど、多目的に活用できます。

安全に配慮した設計
・JIS B 9718:2013 (ISO 13857:2008)
  *1に則した設計。
・網目は幅20mmx高さ100mm
・網目開口部の安全距離は120mm  *2
・床面とパネルの下面との隙間は100mm。
・パネルの取付ボルトは通路(表)側から取り外しにくい構造
・網目は縦ワイヤを通路(表)側に配し、網目に足を掛けて
 よじ登りにくい構造。
・支柱は警告の意味の黄色、パネルは内部が見やすい黒色で、
 視認性・可視性の高いカラーリング。



*1 JIS B 9718 機械類の安全性一危険区域に上肢及び下肢が到達することを防止するための安全距離
*2 安全距離:保護構造物を危険区域から離して設置するときに必要な最小距離


設置・組み換えが容易な構造

・支柱の上下2か所のボルトにパネルのスリットを
   引つ掛けて組み付けできます。

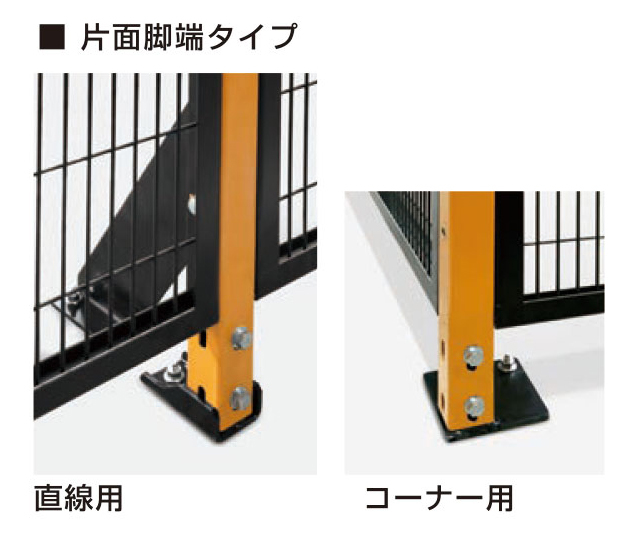

・支柱と脚端金具の接合部で高さのレベル調整が行えます。
・部材点数の削減、共通化により、高い施工性を実現










脚端金具との接合部が長穴になっているため、
ボルトをゆるめ支柱を上下に 動かすことで、
レベル調整が行えます。
(高さ調整輻:10mm)

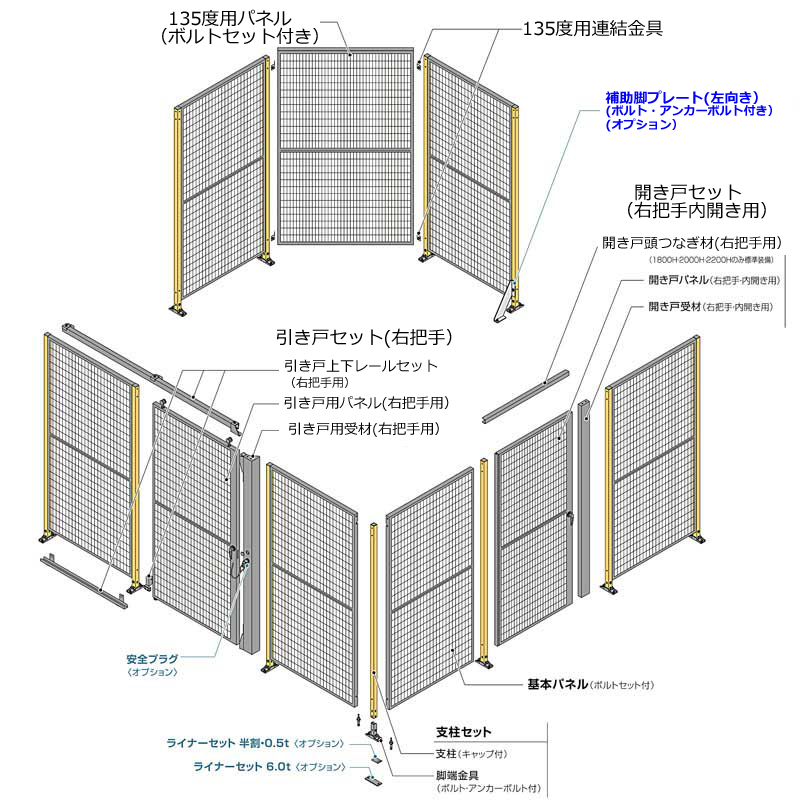

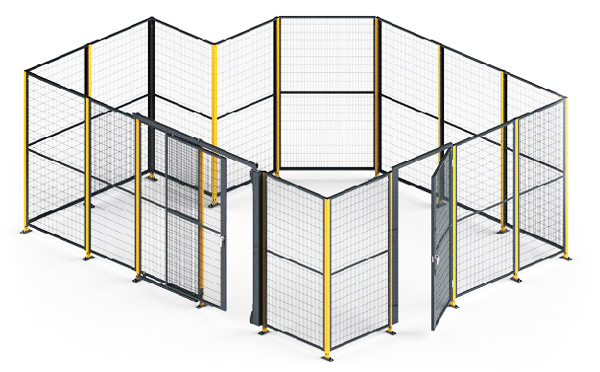

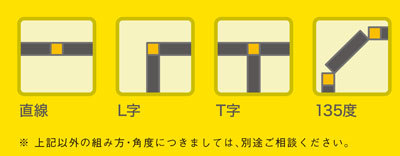

3方向にパネルを取り付けできる支柱構造により
直線・L字・丁字・135度のレイアウトが可能です。

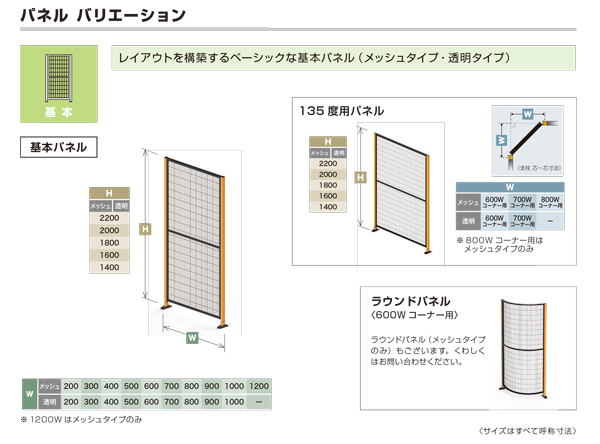

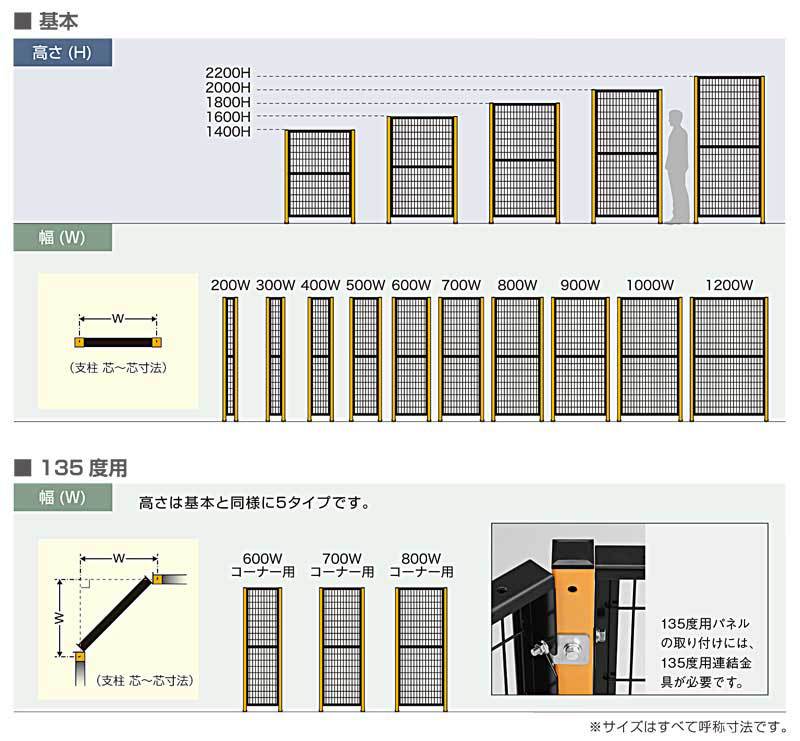

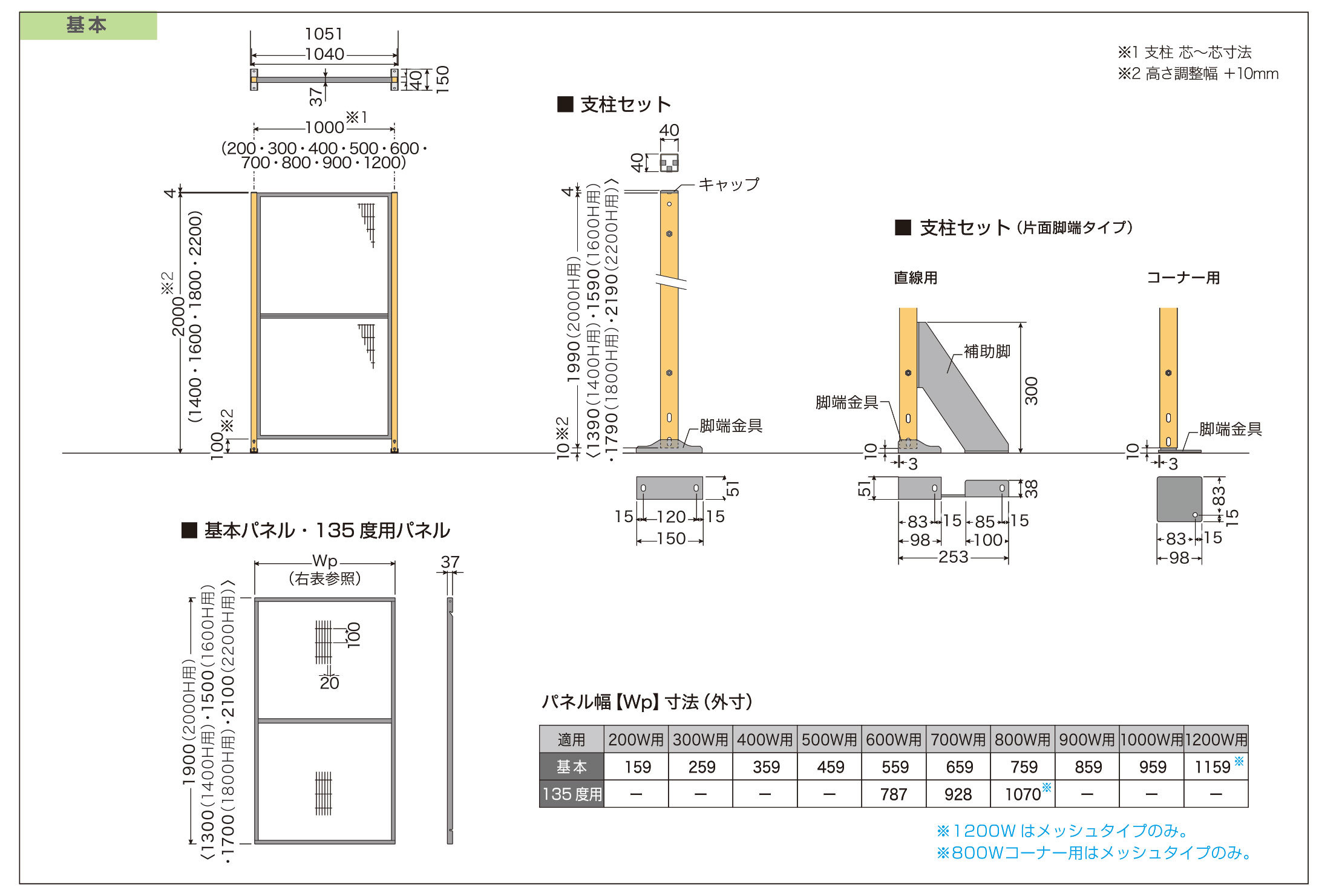

基本モジュール

高さ5タイプl幅は、基本10タイプ・135度用3タイプを品揃えしています。

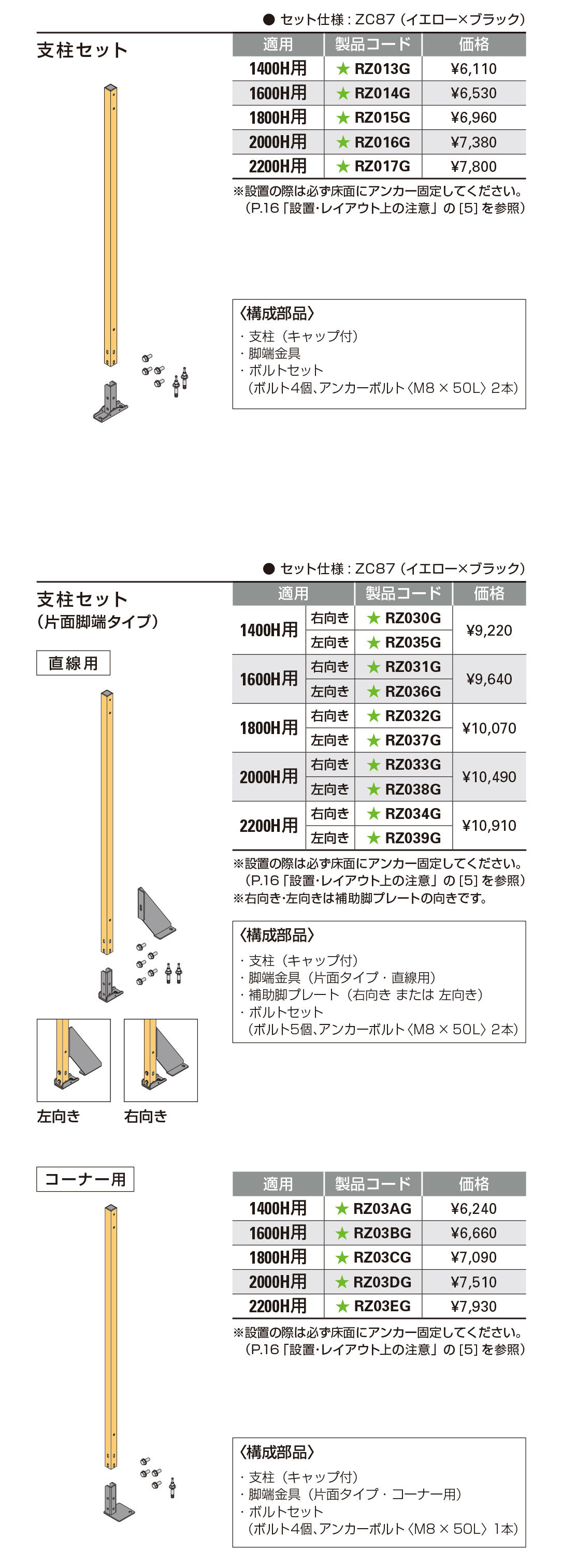

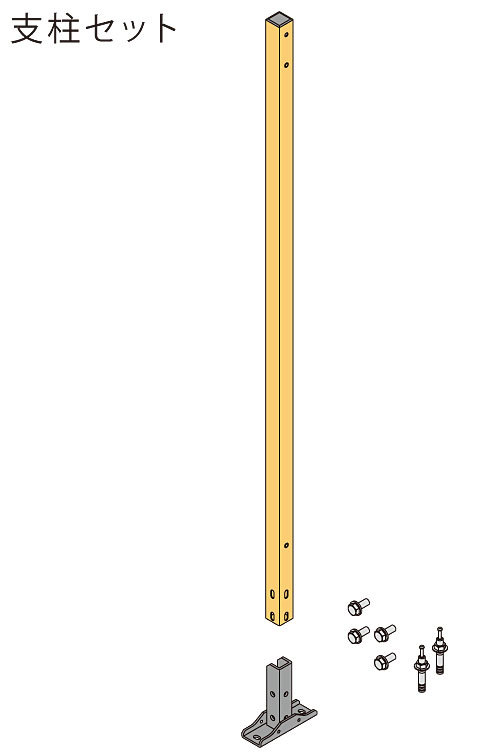

ポール

適用 1400H用 1600H用 1800H用 2000H用 2200H用
製品コード RZ013 RZ014G RZ015G RZ016G RZ017G
価格 ¥6,110 ¥6,531 ¥6,960 ¥7,380 ¥7800

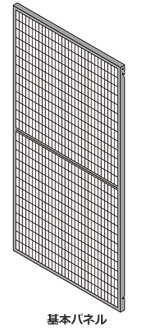

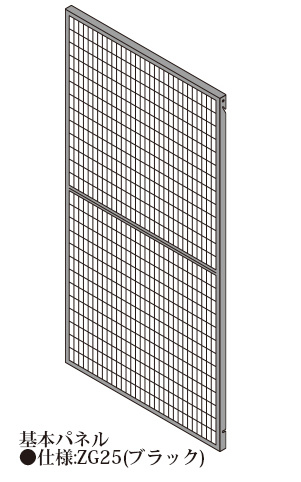

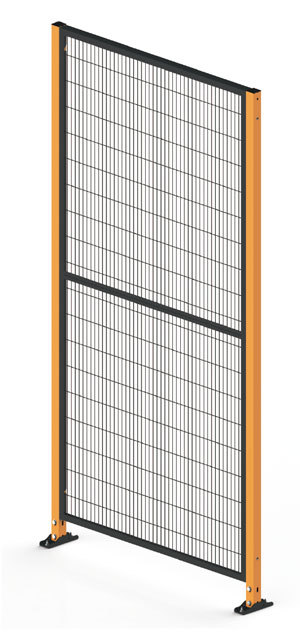

基本パネル  ●仕様:ZG25(ブラック)
  1400H用 1600H用 1800H用 2000H用 2200H用
200W RZ123G RZ124G RZ125G RZ126G RZ127G
¥9,450 ¥9270 ¥9,940 ¥10,140 ¥10,280
300W  RZ133G RZ134G RZ135G RZ136G RZ137G
¥9,950 ¥10,720 ¥10,530 ¥10,770 ¥10,960
400W  RZ143G RZ144G RZ145G RZ146G RZ147G
¥10,520 ¥10,880 ¥11,180 ¥11,460 ¥10,690
500W  RZ153G RZ154G RZ155G RZ156G RZ157G
¥11,030 ¥11,430 ¥11,780 ¥12,100 ¥12,370
600W  RZ163G RZ164G RZ165G RZ166G RZ167G
¥11,540 ¥11,990 ¥12,370 ¥12,740 ¥13,050
700W  RZ173G RZ174G RZ175G RZ176G RZ177G
¥12,160 ¥12,650 ¥13,070 ¥13,480 ¥13,830
800W  RZ183G RZ184G RZ185G RZ186G RZ187G
¥12,650 ¥13,180 ¥13,640 ¥14,090 ¥14,480
900W  RZ193G RZ194G RZ195G RZ196G RZ197G
¥13,240 ¥13,810 ¥14,320 ¥14,810 ¥15,240
1000W  RZ1A3G RZ1A4G RZ1A5G RZ1A6G RZ1A7G
¥13,810 ¥14,420 ¥14,980 ¥15,510 ¥15,980
1200W  RZ1C3G RZ1C4G RZ1C5G RZ1C6G RZ1C7G
¥14,750 ¥15,450 ¥16,080 ¥16,700 ¥17,260
※ボルト4個付




135度用パネル ●仕様:ZG25(ブラック)
  1400H用 1600H用 1800H用 2000H用 2200H用
600W RZ263G RZ264G RZ265G RZ266G RZ267G
¥12,780 ¥13,320 ¥13,800 ¥14,260 ¥14,660
700W  RZ273G RZ274G RZ275G R2276G RZ277G
¥13,670 ¥14,270 ¥14,810 ¥15,330 ¥15,790
800W  RZ283G RZ284G RZ285G RZ286G RZ287G
¥14,370 ¥15,030 ¥15,630 ¥16,210 ¥16,720
※ボルト4個付
※幅寸法は,支柱の芯~芯寸法
※取り付けには135度用連結金具が別途手配必要です。

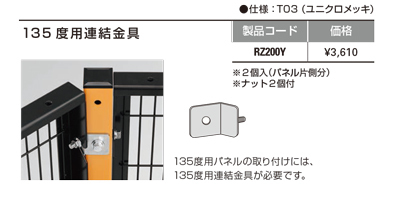

135度用連結器具
製品コード RZ200Y
 価格  ¥3,610
価格 ¥6,110
 ※2個入(パネル片側分)
 ※ナット2個付

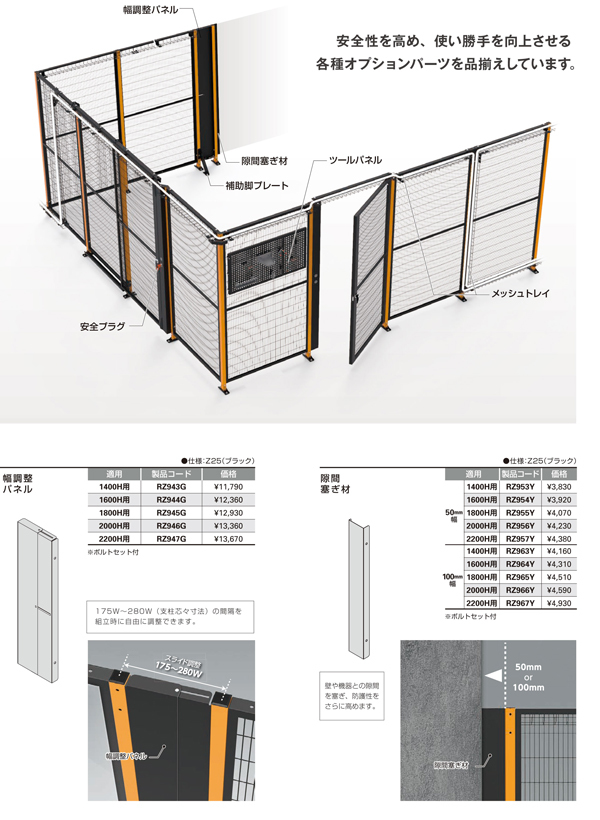

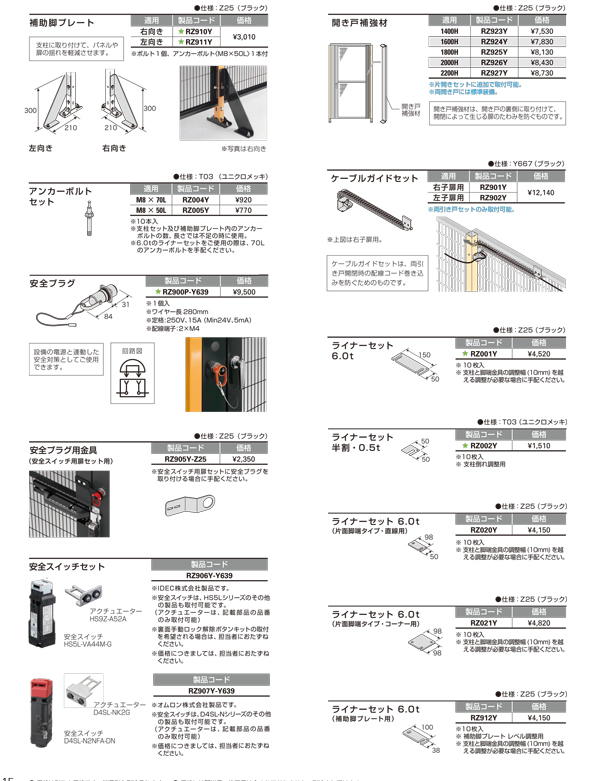

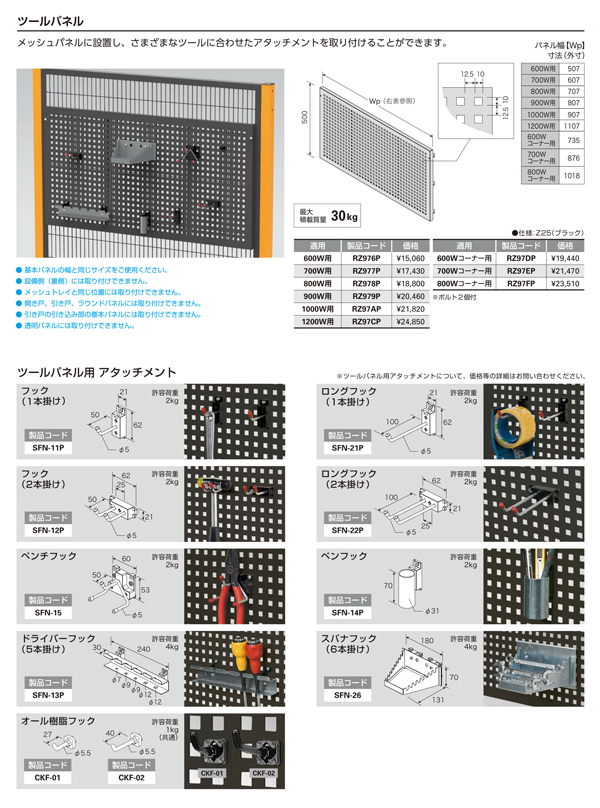

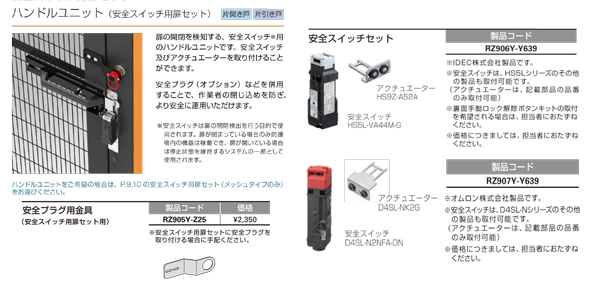

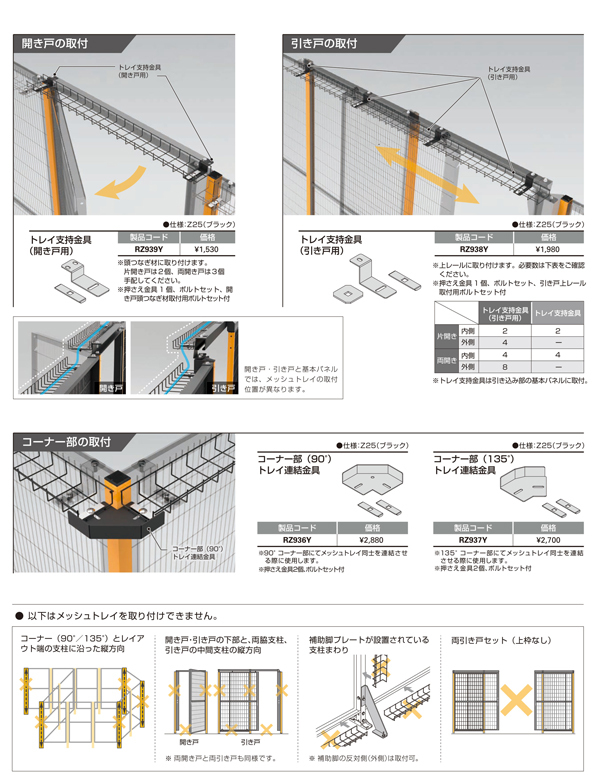

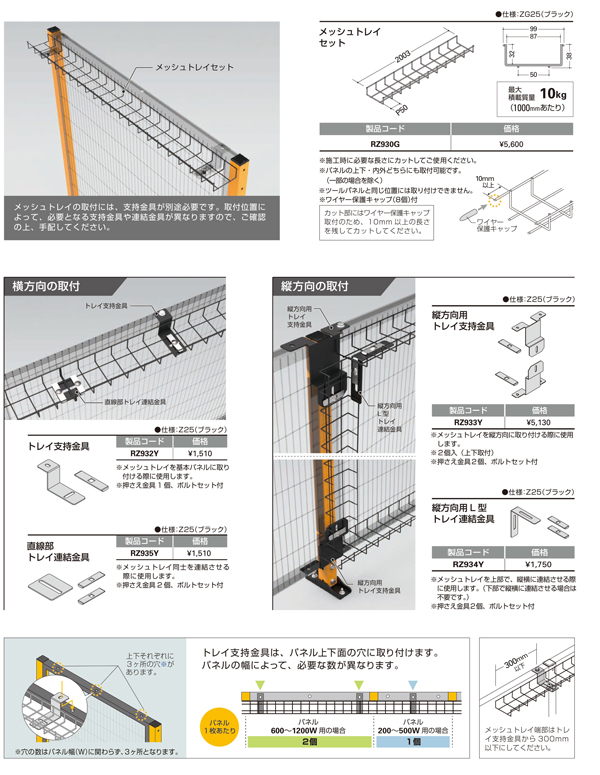

オプション

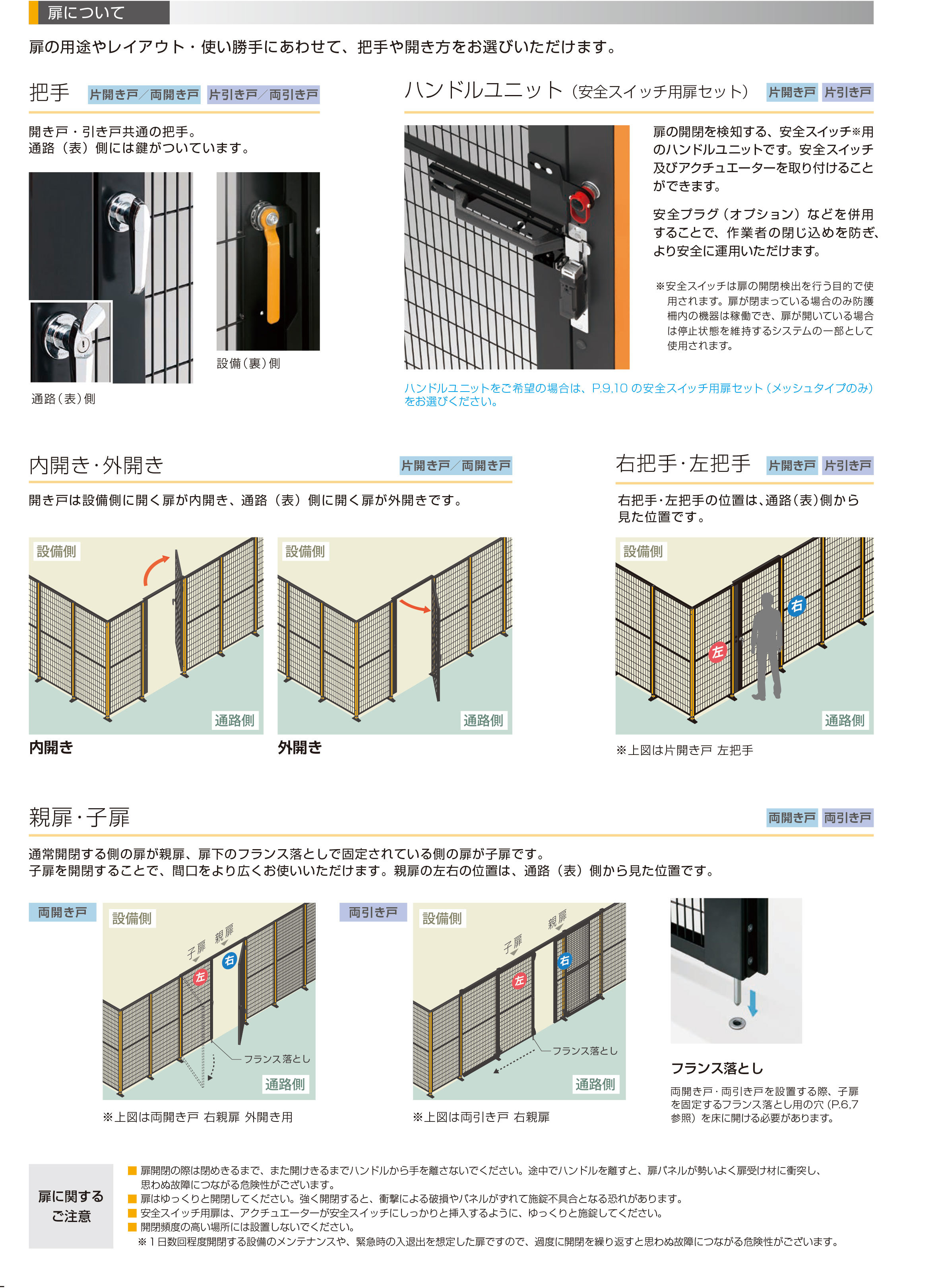

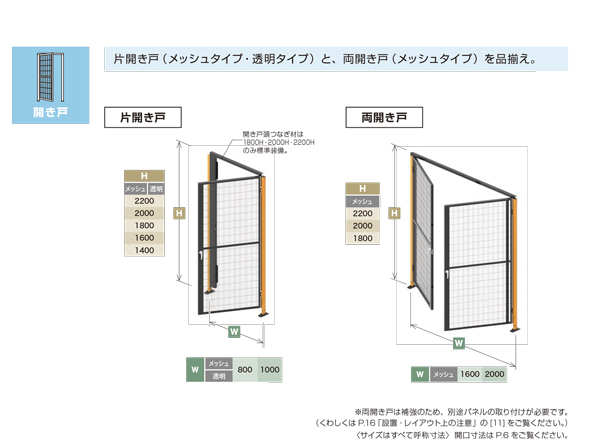

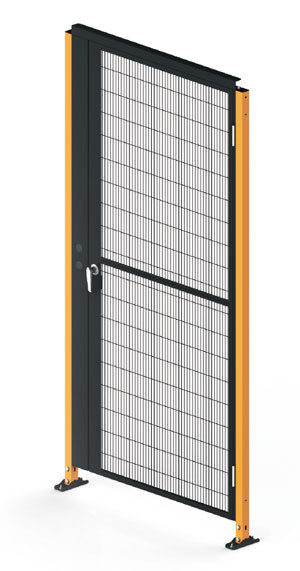

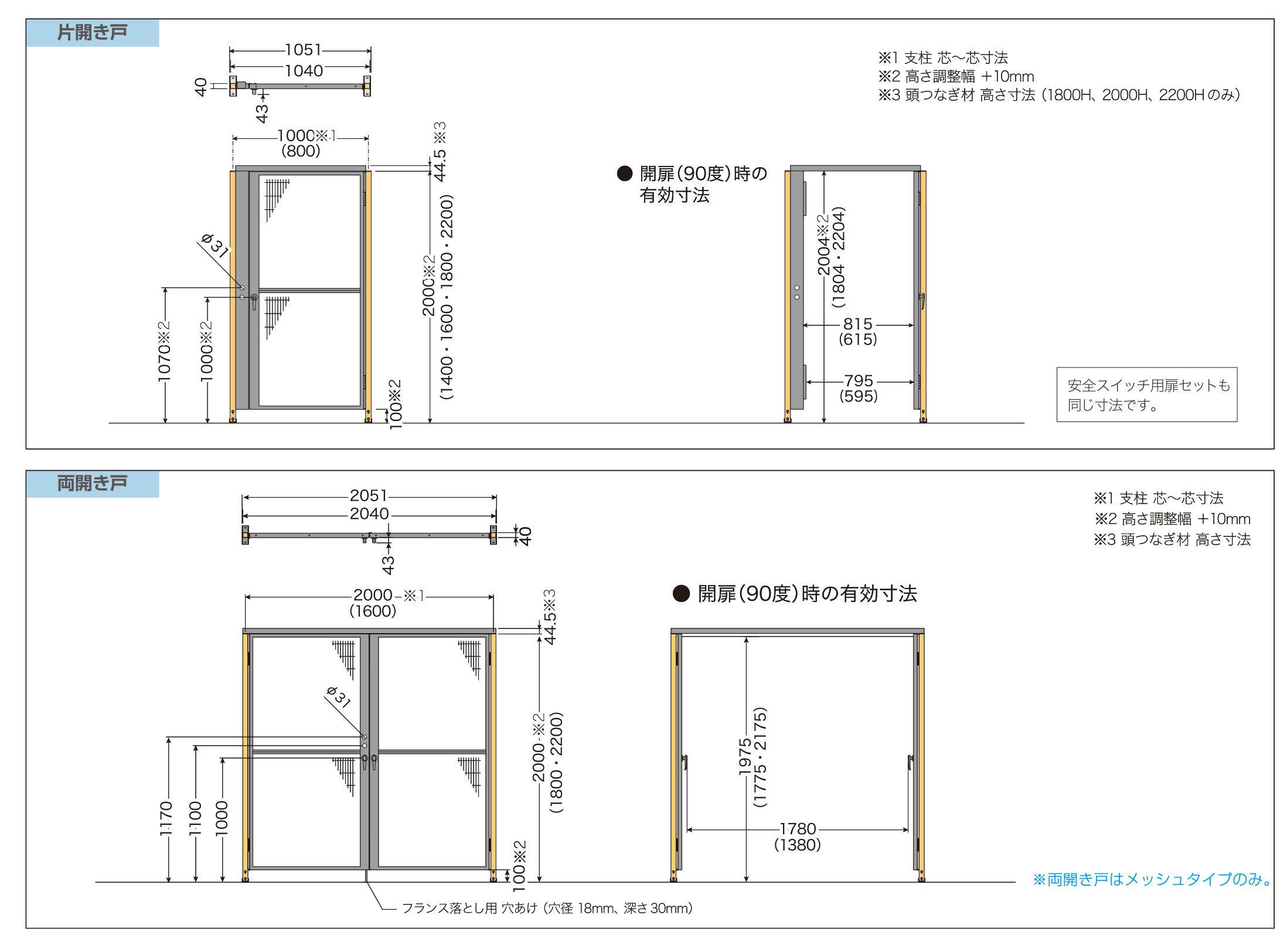

開き戸モジュール

高さ5タイプ幅は2タイプを品揃え、右・左・内開き・外開きをお選びいただけます。

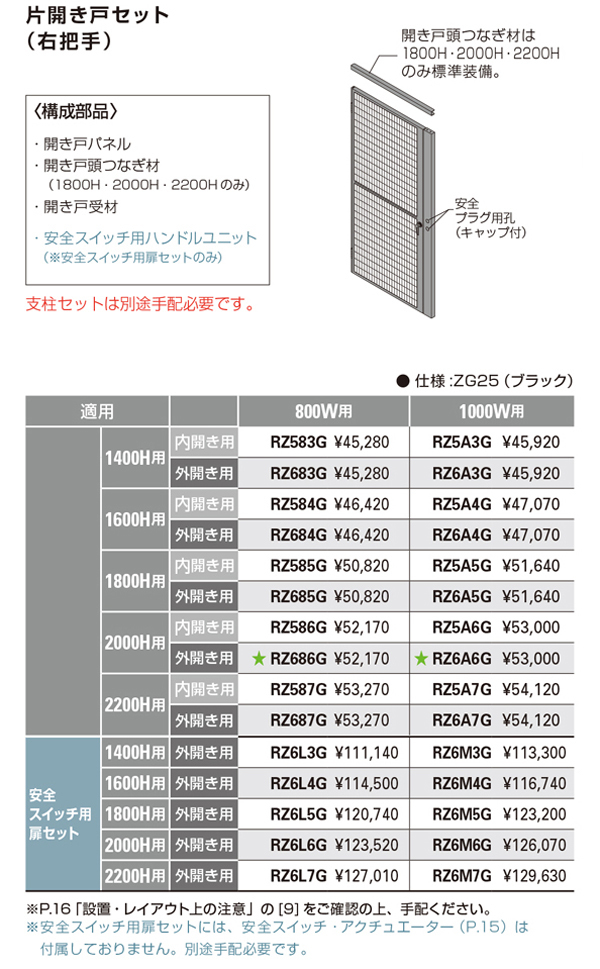

開き戸セット右把手用
 摘要 1400H用 1600H 1800H
800W用 内開き用 RZ
583G
¥45,280 RZ
584G
¥46,420 RZ
585G
¥50,820
外開き用 RZ
683G
¥45,280 RZ
684G
¥46,420 RZ
5A5G
¥51,640
1000W用  内開き用 RZ
5A3G
¥45,920 RZ
136G
¥47,070 RZ
685G
¥50,820
外開き用 RZ
6A3G
¥45,920 RZ
6A4G
¥47,070 RZ
6A5G
¥51,640

 摘要 2000H 2200H
800W用 内開き用 RZ586G ¥52,170 RZ587G ¥53,270
外開き用 RZ686G ¥52,170 RZ687G ¥53,270
1000W用  内開き用 RZ5A6G ¥53,000 RZ5A7G ¥54,120
外開き用 RZ6A6G ¥53,000 RZ6A7G ¥54,120

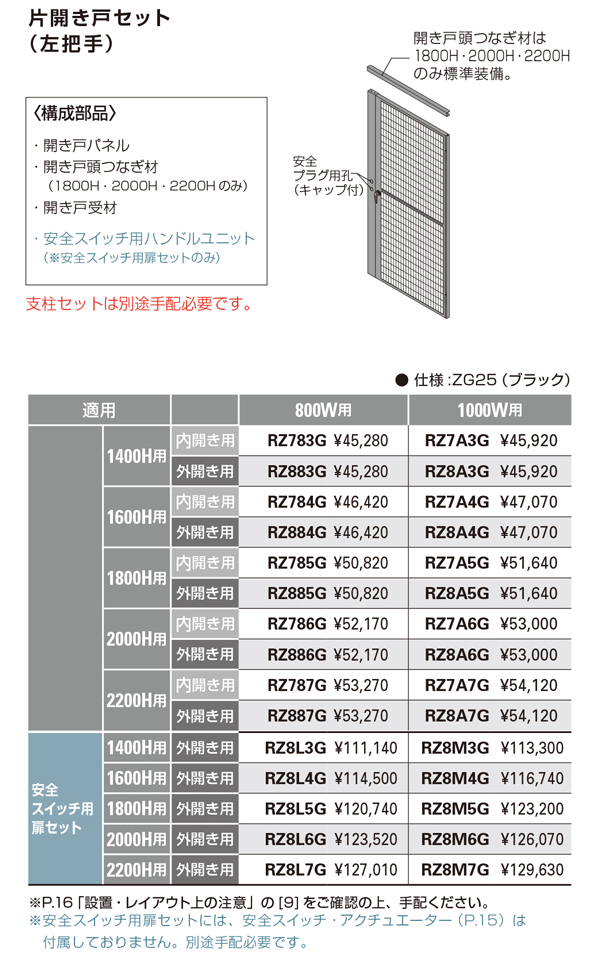

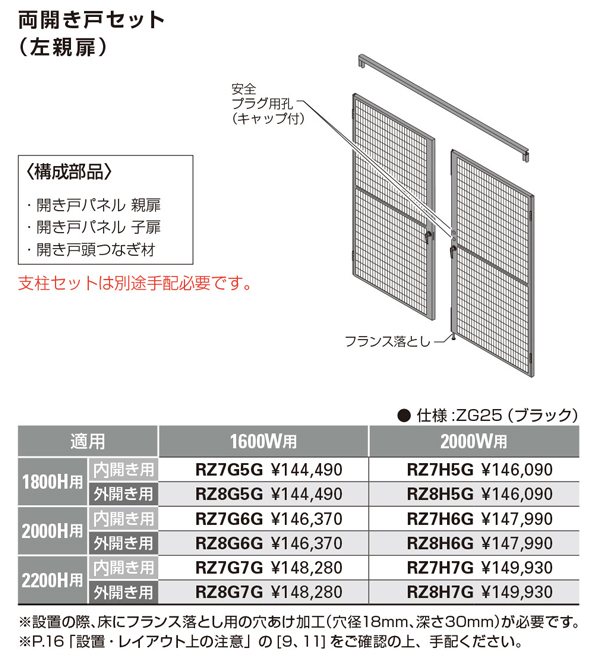

開き戸セット左把手用
 摘要 1400H用 1600H 1800H
800W用 内開き用 RZ
783G
¥45,280 RZ
784G
¥46,420 RZ
785G
¥50,820
外開き用 RZ
883G
¥45,280 RZ
884G
¥46,420 RZ
885G
¥50,820
1000W用  内開き用 RZ
7A3G
¥45,920 RZ
7A4G
¥47,070 RZ
7A5G
¥51,640
外開き用 RZ
8A3G
¥45,920 RZ
8A4G
¥47,070 RZ
8A5G
¥51,640

 摘要 2000H 2200H
800W用 内開き用 RZ786G ¥52,170 RZ787G ¥53,270
外開き用 RZ886G ¥52,170 RZ887G ¥53,270
1000W用  内開き用 RZ7A6G ¥53,000 RZ7A7G ¥54,120
外開き用 RZ8A6G ¥53,000 RZ8A7G ¥54,120

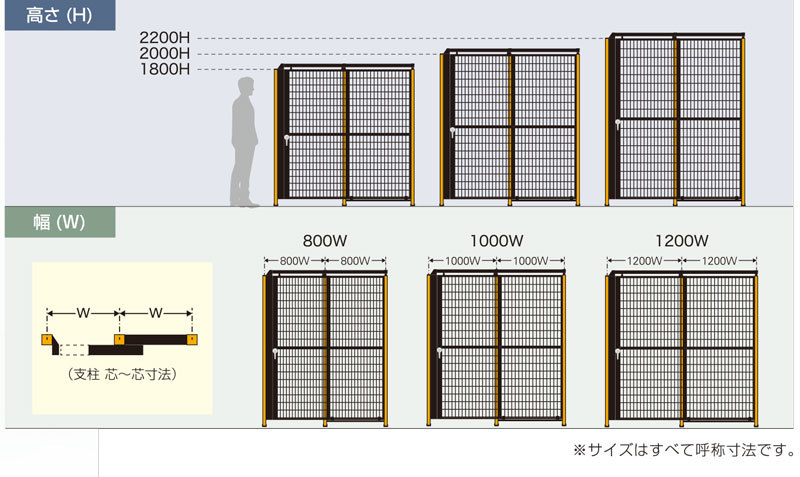

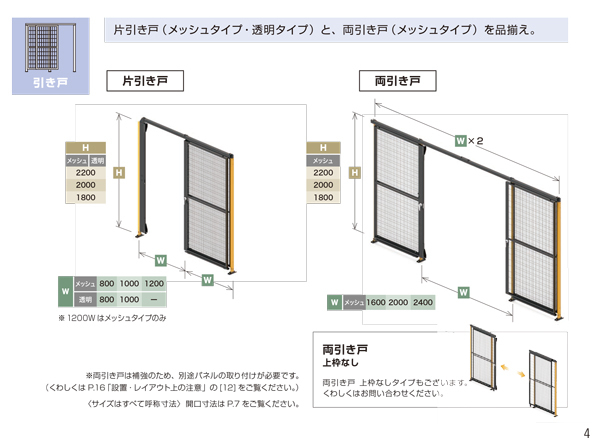

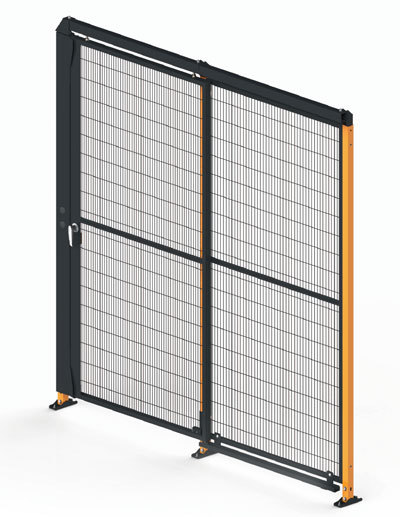

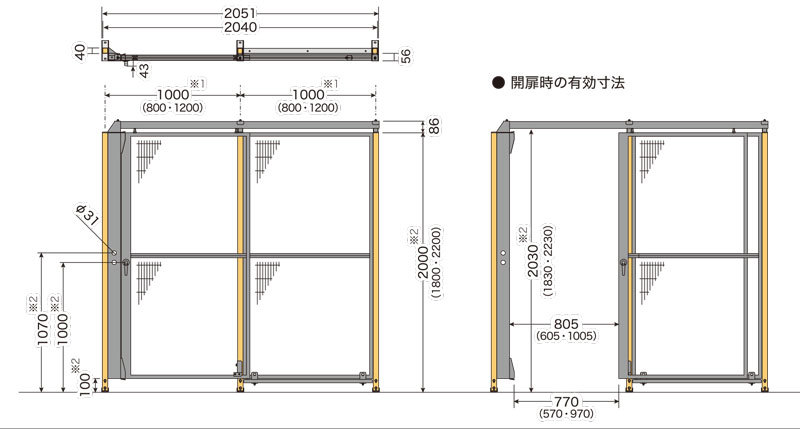

引き戸モジュール

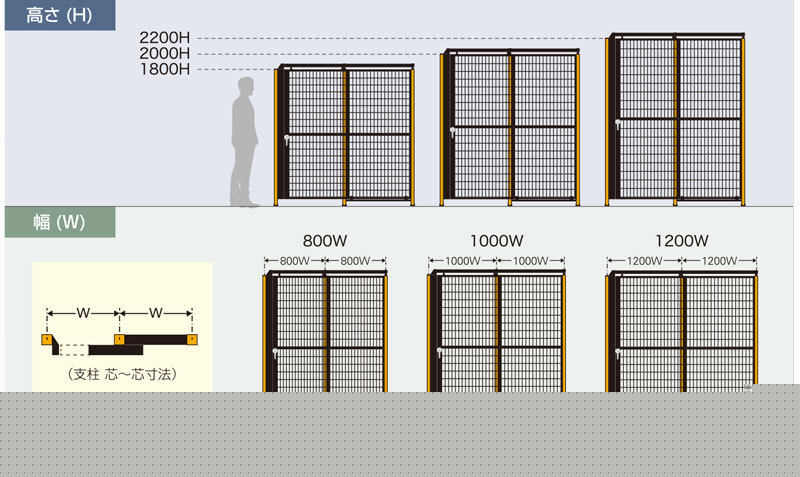

高さ5タイプ幅は2タイプを品揃え、右・左・内開き・外開きをお選びいただけます。

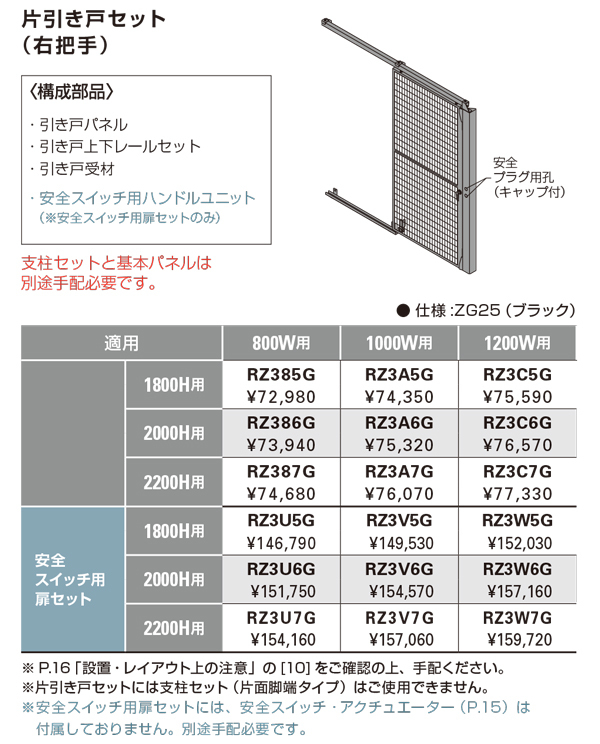

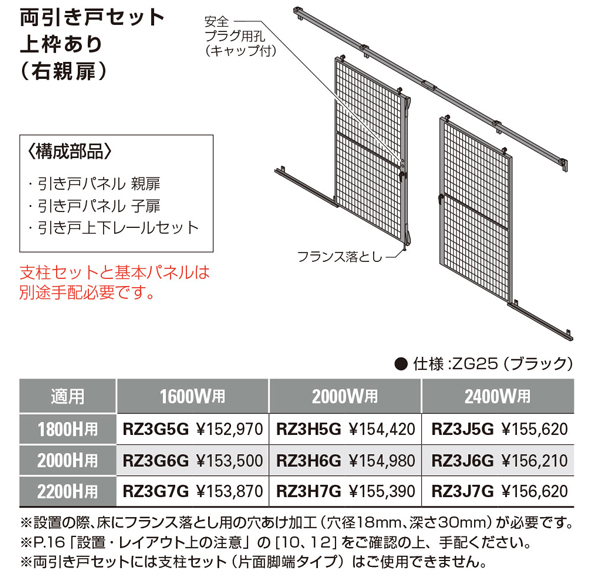

引き戸セット右把手用
 摘要 1800H 2000H 2200H
800W RZ385G RZ386G RZ387G
¥72,980 ¥73,940 ¥74,680
1000W RZ3A5G RZ3A6G RZ3A7G
¥74,350 ¥75,320 ¥76,070
1200H RZ3C5G RZ3C6G RZ3C7G
¥75,590 ¥76,570 ¥77,330

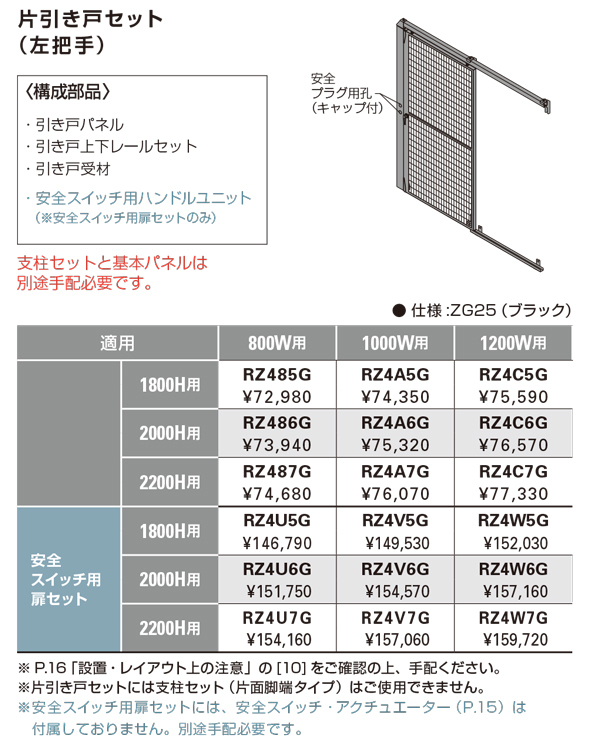

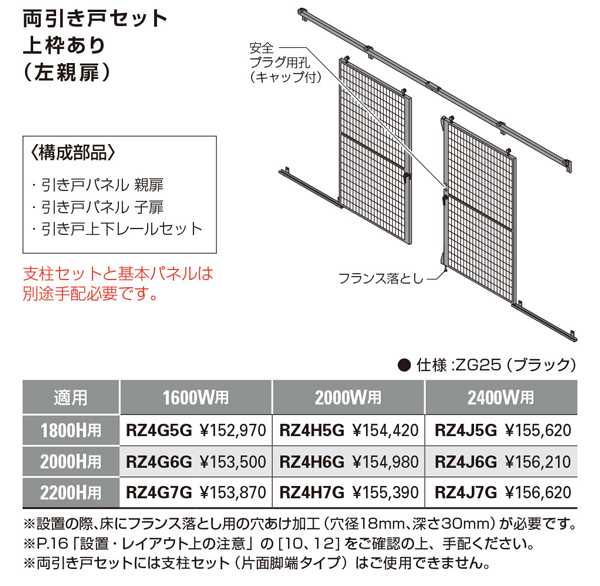

引き戸セット左把手用
 摘要 1800H 2000H 2200H
800W RZ485G RZ486G RZ487G
¥72,980 ¥73,940 ¥74,680
1000W RZ4A5G RZ4A6G RZ4A7G
¥74,350 ¥75,320 ¥76,070
1200H RZ4C5G RZ4C6G RZ4C7G
¥75,590 ¥76,570 ¥77,330




積算・その他

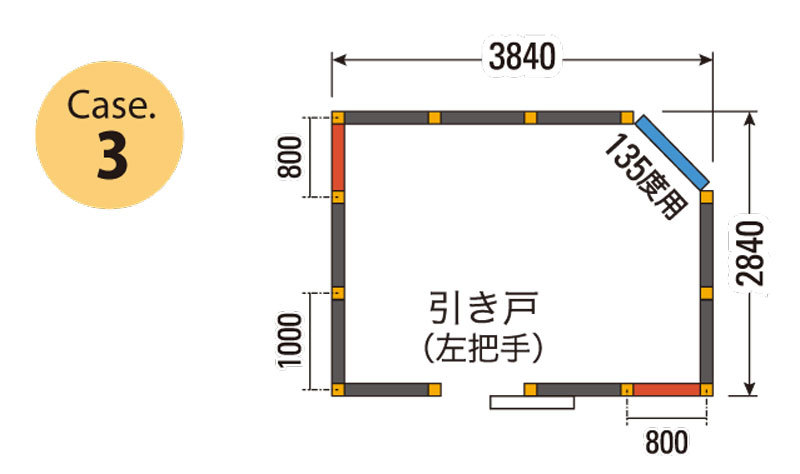

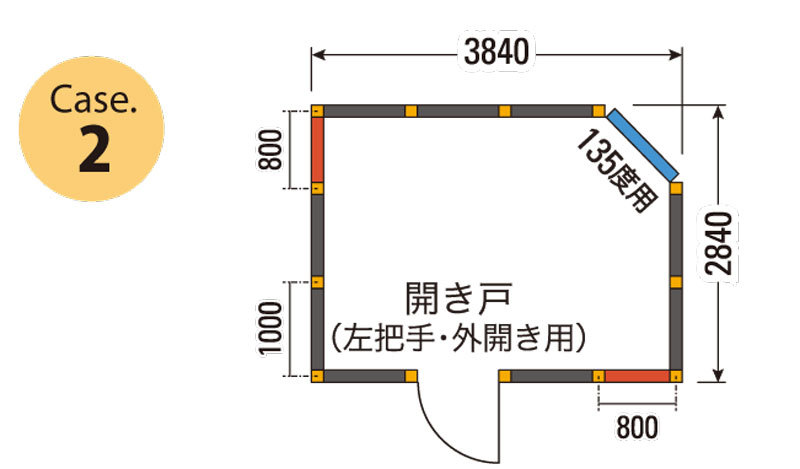

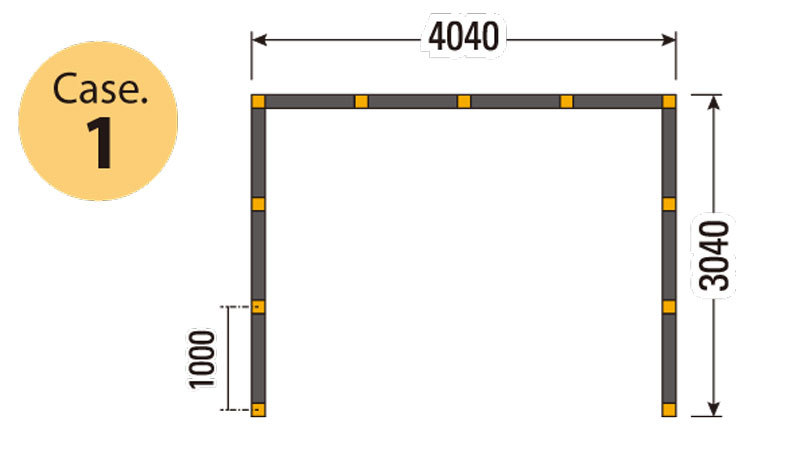

積算:支柱(2000H)の場合

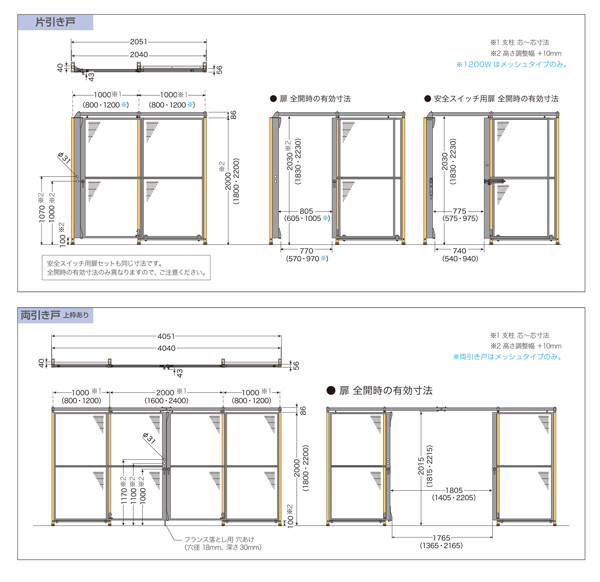

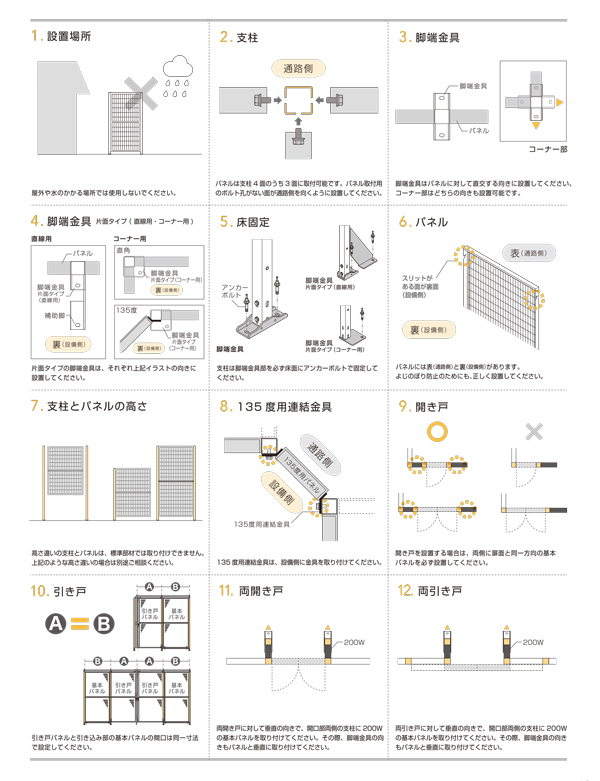

設置・レイアウト上の注意

画像はクリックで拡大します

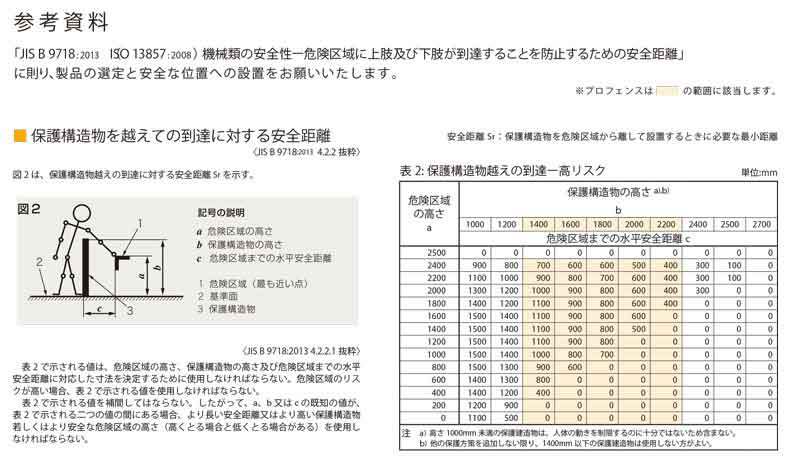

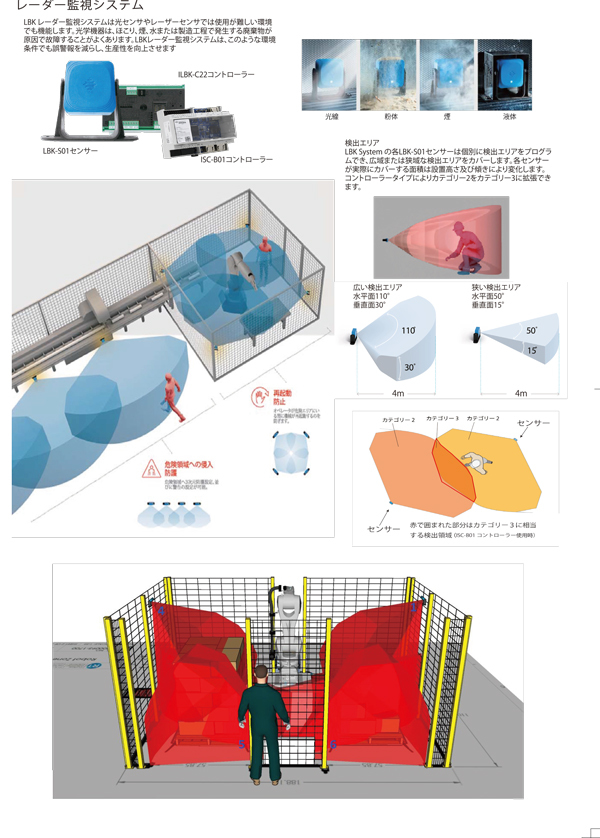

参考資料
