材料曲げ位置表示装置  トラッカー

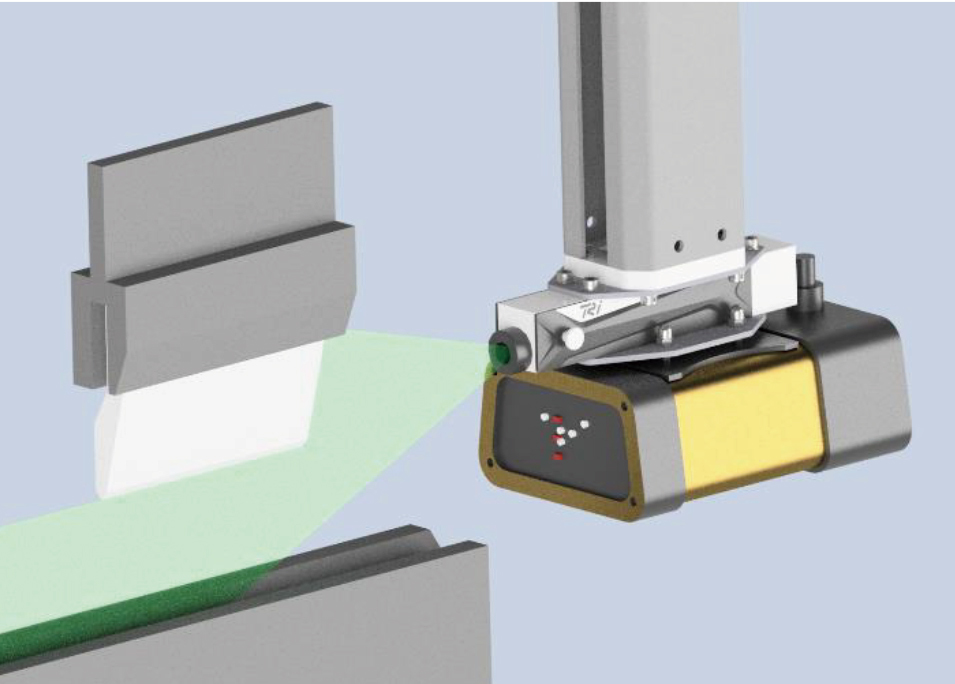

レーザートラッカーをプレスブレーキに取付ける事で、
レーザー光が材料上に映し出されるため、
加工位置が目視でき加工ミスを防ぐことができます。

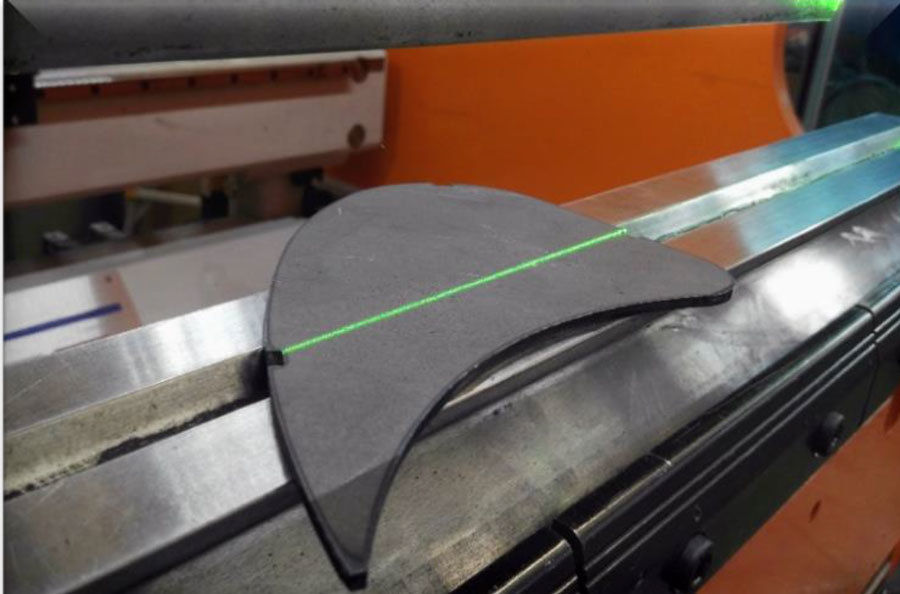

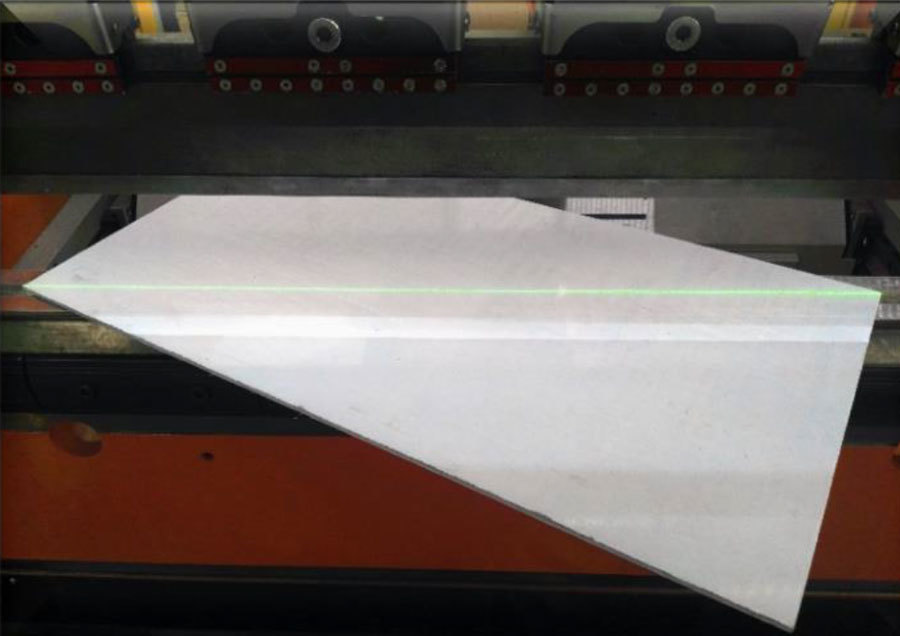

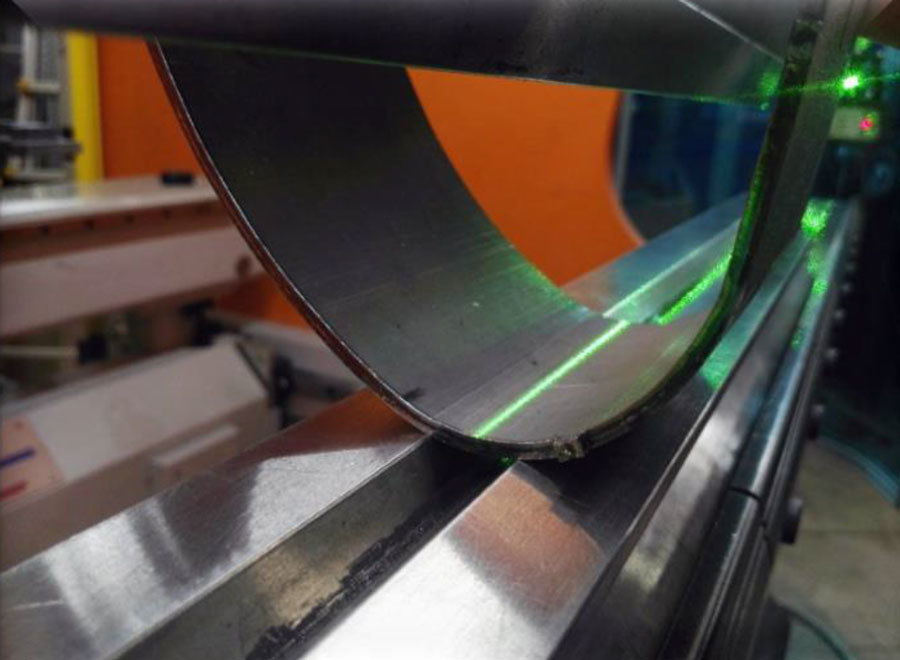

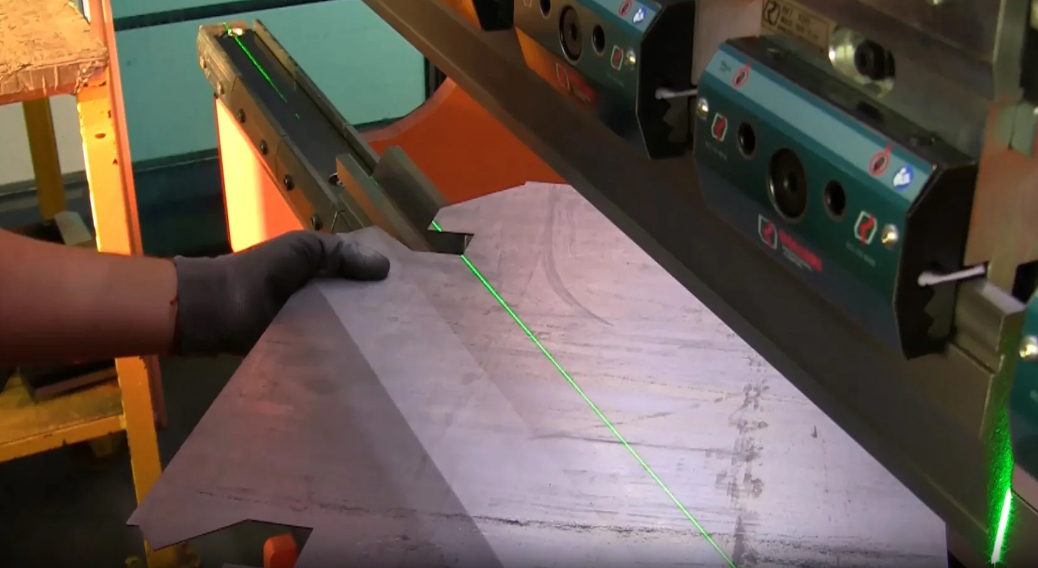

材料上、曲げ位置にレーザー光が表示されるため、曲げ位置を目視しながら作業することが可能になります

▼バックゲージがなくても曲げ作業の位置ずれを修正できます。
▼常に材料の加工位置が目視で確認できます。
▼加工ミスを減少させます。
▼コンパクトで実用的、装着も簡単
▼電池式で配線も不要!

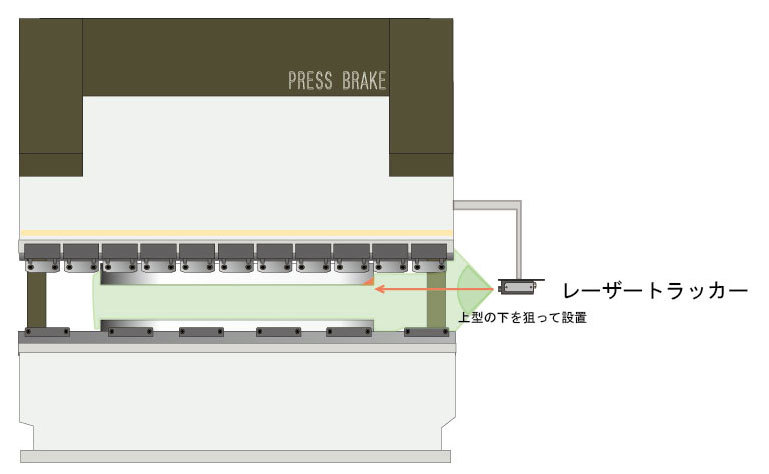

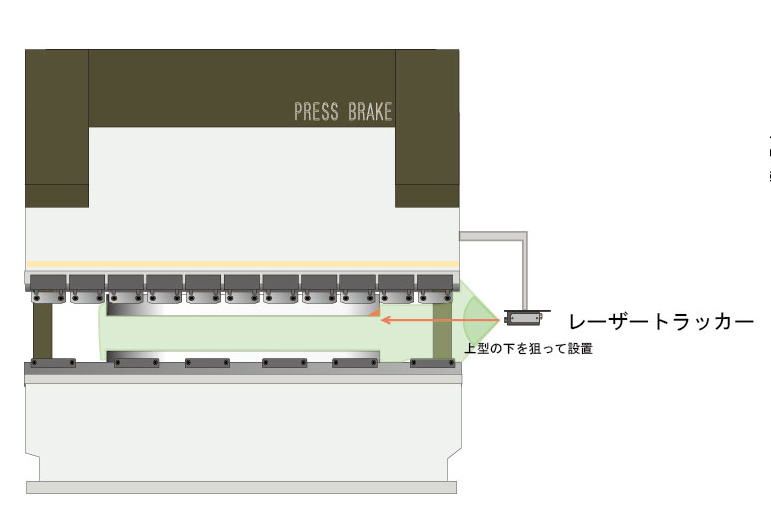

設置位置

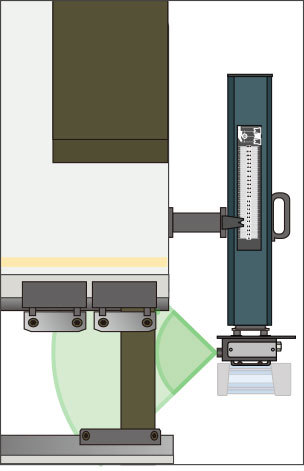

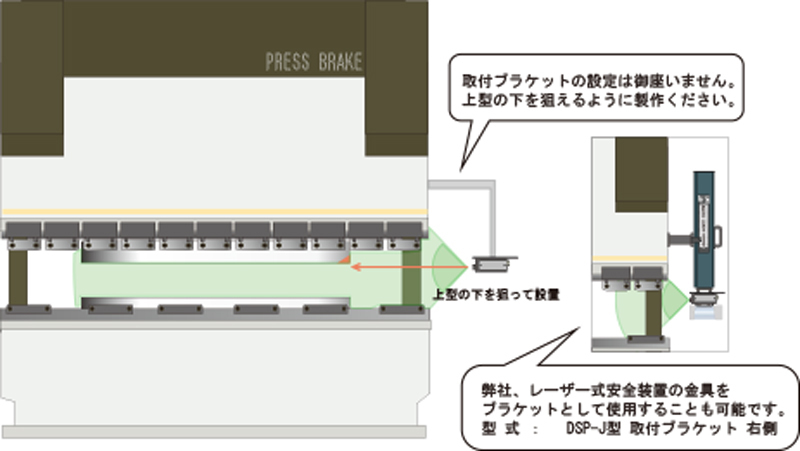

取付ブラケットの設定はありません。上型の下を狙えるように製作ください

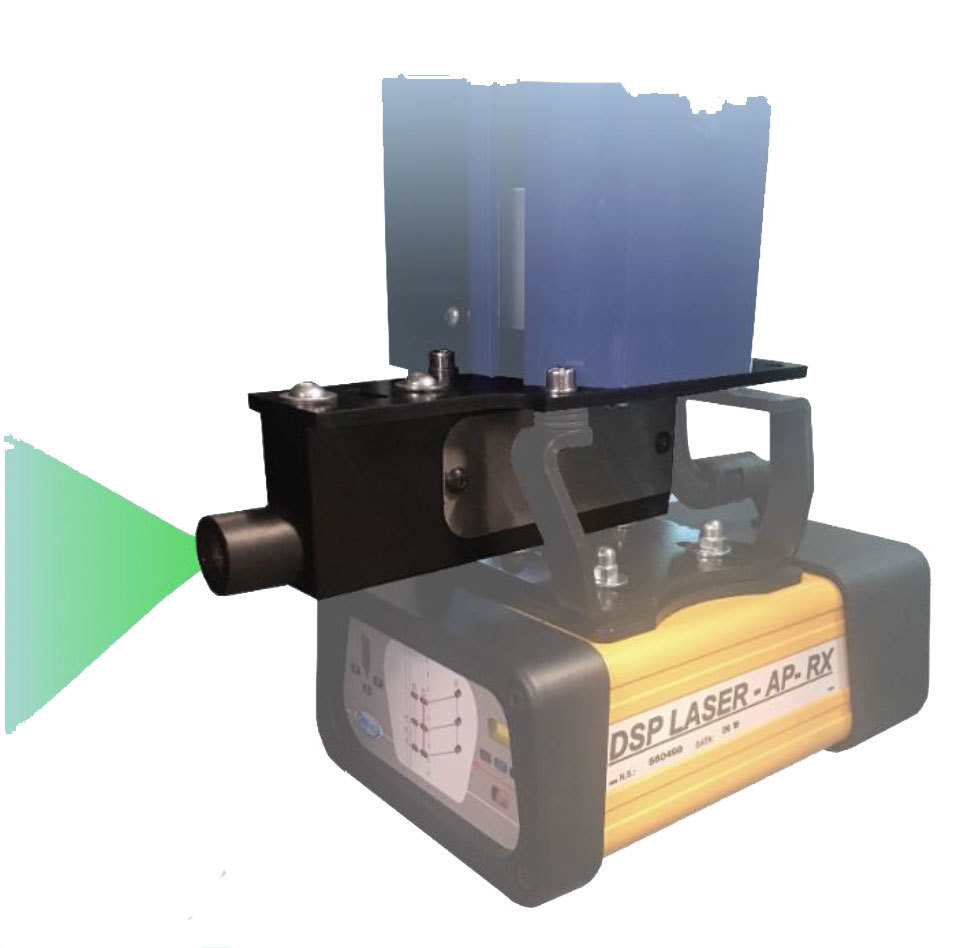

弊社、レーザー式安全装置の金具をブラケットとして使用することも可能です。

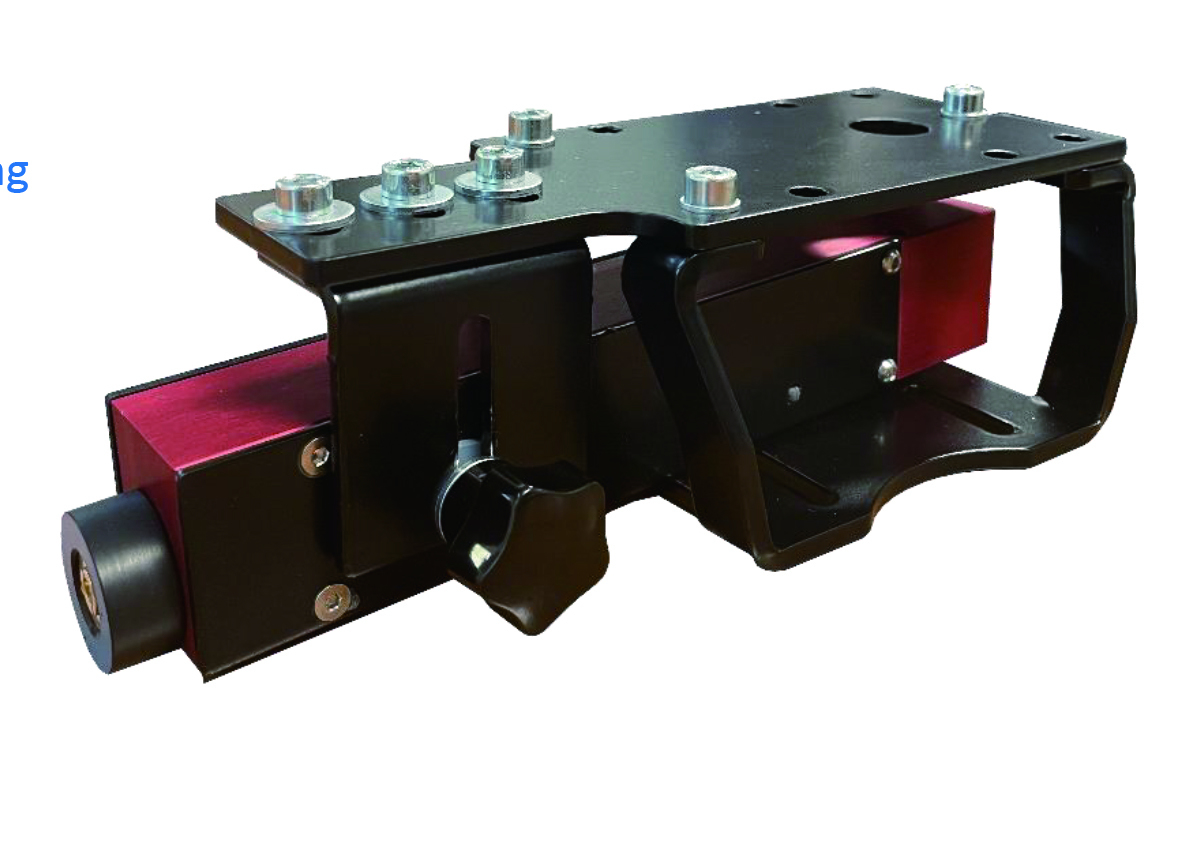

型 式 : DSP-J型 取付ブラケット

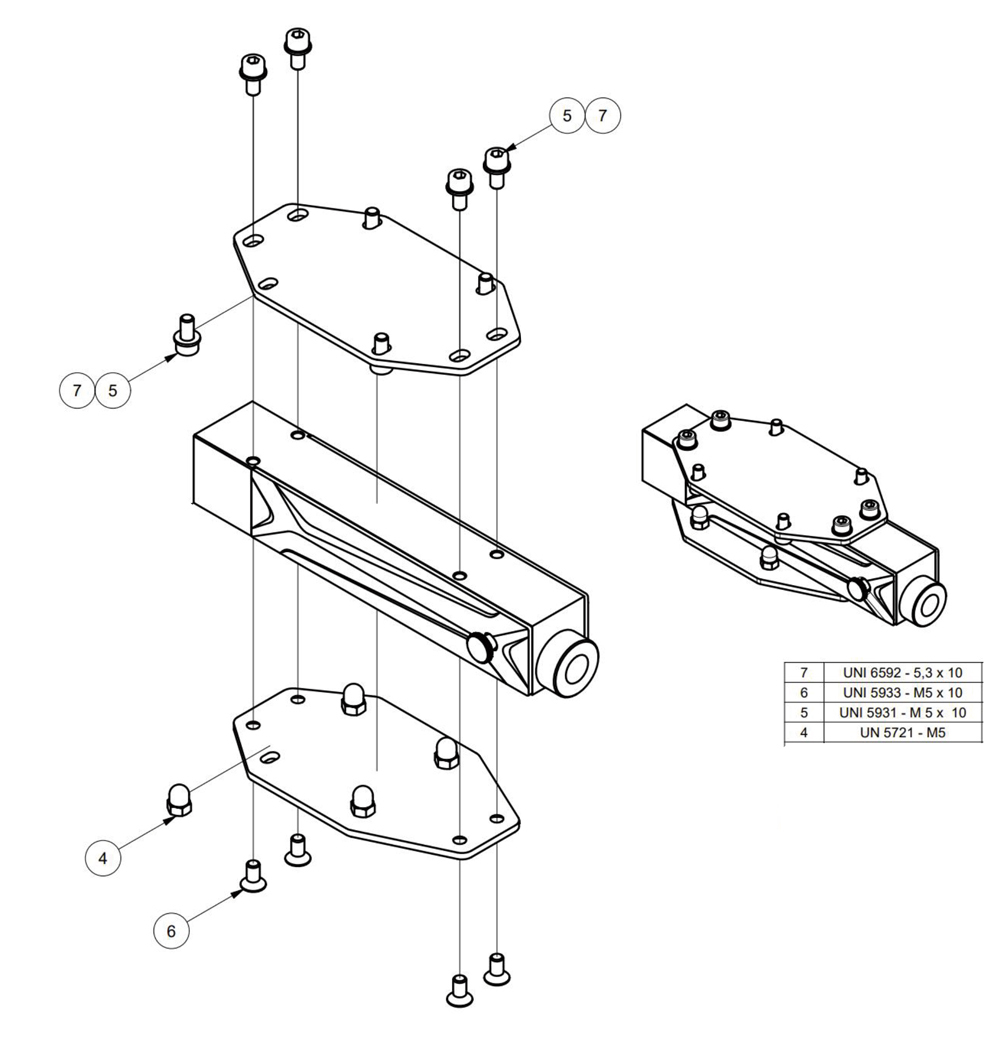

光軸調整

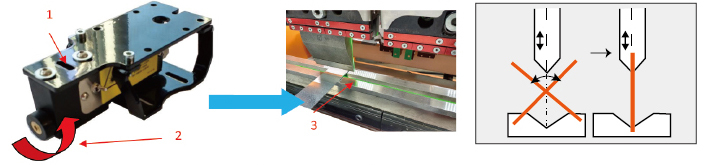

固定ネジ(1)を緩めてからレーザー照射口(2)を回転させて光軸を垂直(3)に調整します。

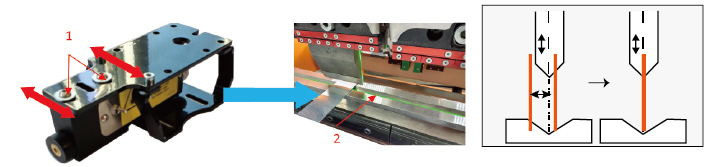

固定ネジ(1)を緩めてから光軸を金型の中央(2)に調整します。

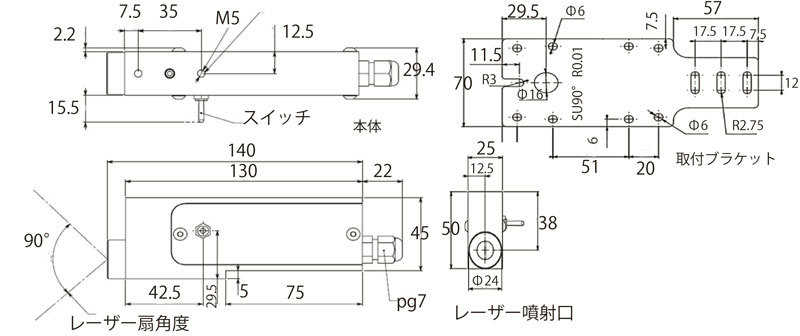

 電源 3VDC(単4電池×2)
周囲温度 -25~40℃
湿度 25-75%
国際規格 IEC60825-1:2014
レーザー分類 クラス1
レーザー波長 63nm
レーザー出力 >1mW
