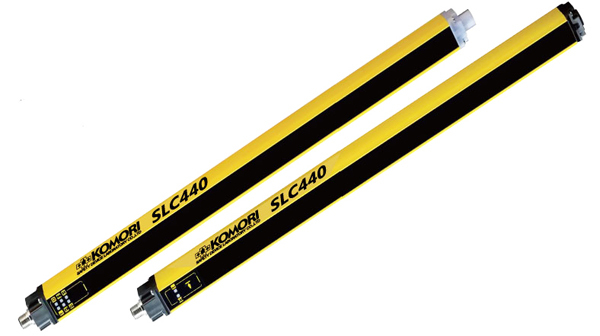

ブランキング機能付き光線式安全装置 SLC440

ブランキング機能付き光線式安全装置SLC440

SLC440の特長




1.3種類のブランキングモードで安全効率的な作業が可能
 ・固定ブランキングモード
 ・可変縁領域付固定ブランキングモード
 ・2光軸遮光  併用モードも可能
  (固定ブランキング+2光軸遮光)
  モードの設定はパラメータで簡単切り替え
2.3つのリセット設定で安全性が向上
 ・センサー遮光後の復帰動作選択オートリセット、
 ・マニュアルリセット、
 ・マニュアルリセット の2 重確認
3.外部リレーの異常を検出するリレー接点監視モニター
 E D M
4.隣接するセンサー光軸の相互干渉を防止する
 コーディング機能搭載
5.見やすく使いやすい7 セグメントのパラメーター
 表示設定
6.断面28 × 33mm のコンパクト設計、
 防護高さ140 ~1420mm 全17 サイズ
 各サイズ連続遮光幅14、24mm の2タイプ
7.IP 6 7(センサーのみ) 周囲温度 -10 ~50℃
8.遅動時間:(型式、光軸数による)
 センサー遅動時間15~27ms + コントロールボックス
 遅動時間10ms
9.厚生労働省検定TA562 号合格済み

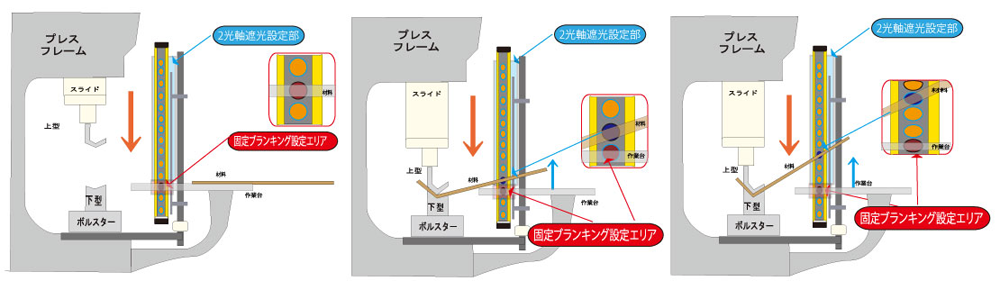

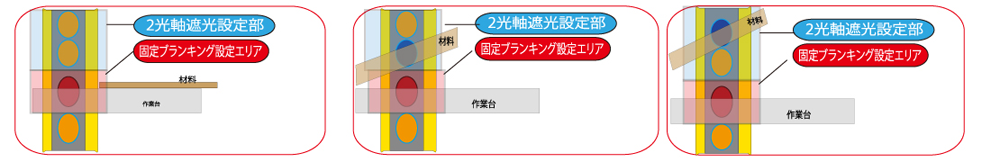

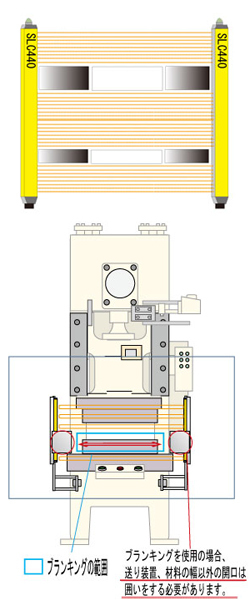

応用:固定ブランキング(P1)+2光軸遮光(P3)モード併用

固定ブランキング+2光軸遮光 モード併用:パラメーター設定 P1+P3
固定ブランキングモードと2光軸遮光モードは併用可能です。
プレスブレーキなどの安全対策としても利用可能です。

送り措置や材料の幅以外の開口部には囲い(物理的カバー)などをする必要があります。

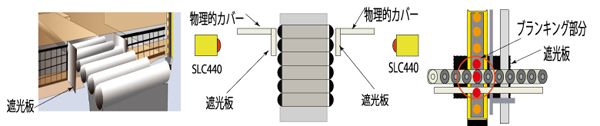

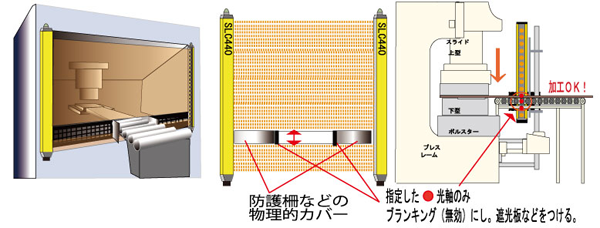

固定ブランキングモード(P1)

パラメーター設定:P1
指定した光軸のブランキングが可能です。(複数領域のブランキング設定も可能)。
ブランキングを使用する場合、ブランキングを行う光軸部分を遮光する為の遮光版を取り付ける必要があります。
*固定ブランキングモード(パラメータP1)と、2光軸遮光モード(パラメータP3)は併用が可能です。

送り措置や材料の幅以外の開口部には囲い(物理的カバー)などをする必要があります。

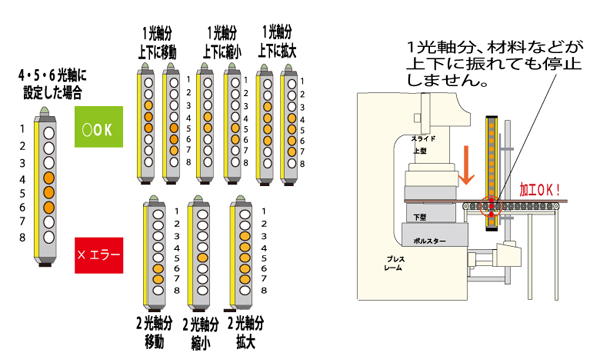

可変縁領域付固定ブランキング(P2)

パラメーター設定:P2
可変縁領域付ブランキングは、固定ブランキングの設定領域に±1光軸分まで位置を移動することが可能となるモードです。
移動可能距離は上下約10mmとなります。遮光物体の揺れなどに対応します。
設定できる領域は最下位光軸(
診断表示灯側)を除き、防護範囲内で自由に設定することができます。
このモードでは1領域のみブランキング設定が可能です。
他のモードとの併用はできません。


送り措置や材料の幅以外の開口部には囲い(物理的カバー)などをする必要があります。

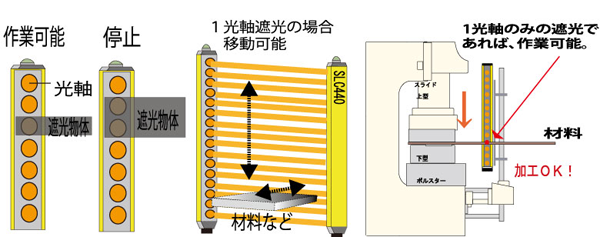

2光軸遮光モード(P3)

パラメーター設定:P3
2光軸遮光モードは投光器・受光器の防護領域内の光軸のうち、最下位光軸(診断表示灯側)を除き、
1光軸分の可変ブランキングが可能です。1光軸のみの遮光では停止信号は出力されません。
2光軸以上遮光することで停止信号が出力されます。2光軸目の遮光は1光軸目と隣接していなくても停止になります。
*固定ブランキングモード(パラメータP1)と、2光軸遮光モード(パラメータP3)は併用が可能です。→P4
*可変縁領域付固定ブランキングモード(パラメータP2)と2光軸遮光モード(パラメータP3)の併用はできません。
材料により光軸を遮ってしまい、通常の光線式安全装置では作業ができない場合に、効果的です。
1光軸だけなら、遮光しても加工が可能。加工可能な材料の厚さは10㎜未満程度が目安です。
材料の挿入角度やたわみ等により、遮光する幅は変化します。また、手などが危険エリアに入れば、2光軸以上遮光されるので急停止します。小物・箱曲加工のないプレスブレーキなどにもお勧めです。


2光軸遮光モード(パラメータP3)設定時は、連続遮光幅24mmになります。
  この際の安定して加工可能な材厚は10mm未満程度を目安としてください。





SLC440は3つのリセット機能、見やすく使いやすい7セグメントのパラメーターを持ち安全性が向上。
断面28 × 33mm のコンパクト設計、防護高さ140 ~1420mm
全17 サイズ各サイズ連続遮光幅14、24mm の2タイプをご用意しております。

3つのリセット機能


SLC440には3つのリセット機能があり、使用状況にあわせたリセット機能が選択できます。

1.オートリセット
2.マニュアルリセット
3.二重確認マニュアルリセット

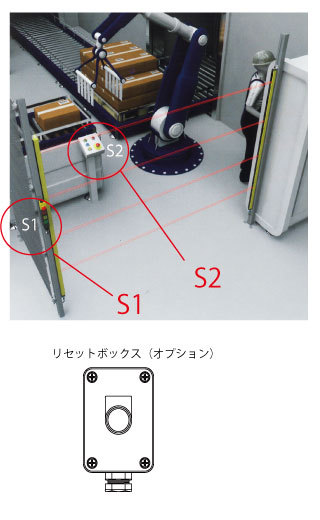

*二重確認マニュアルリセット:
機械停止後、再起動するためには、
S2リセットボタンを押したあとに
遮光→通行をセンサーが検出し
危険領域外のS1リセットボタンを
押すことより、二重確認を可能にします。

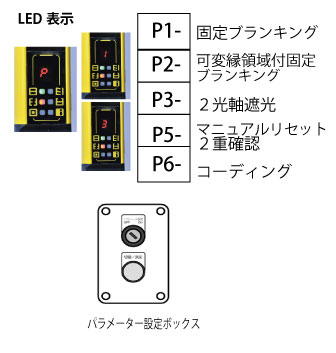

モード切替はパラメーター設定で簡単切り替え



パラメーター設定も簡単です。
パラメーター設定ボックスのボタンを押すだけで
簡単にモードの設定などができます。

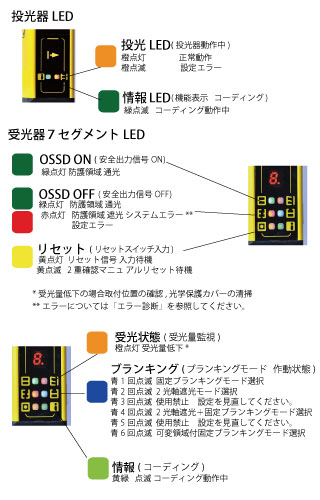

見やすく使いやすい7 セグメントパラメーター

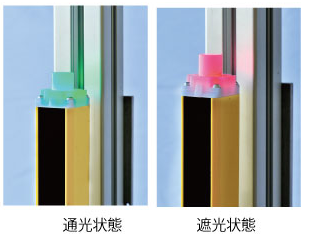

通光、遮光の確認が明確にできます。
SLC440にはセンサー上部のLEDにて
通光、遮光状態が点灯により確認できます。
また、投光器、受光器には7セグメントLEDで
視認性が高いものとなっています。










仕 様



ブランキング機能付光線式安全装置 SLC440
      厚生労働省 第TA562号,第TA563号 EN規格
EN61496-1 CLC/TS61496-2 TYPE4
光軸間隔 防護高さ 検出距離 連続遮光幅 追加距離C 安全装置
遅動時間
10
mm
140-1420
mm
300-7,000
mm
14/24
mm
0mm 25-37
ms
15-27
ms
       センサー
動作電圧  DC24V    接続方式 M12コネクター
出力 2PNP 250mA DC24V 保護構造 IP167
断面寸法 27.8×33mm 表示 投光器2色LED
受光器6色LED
安全基準 IEC1496 遅動時間 15-27mm
       コントロールボックス
電源電圧 100,200VAC 最大消費電力 100W
遅動時間 10ms 接点定格電流6A 表示 Power,Operation,DeviceOff

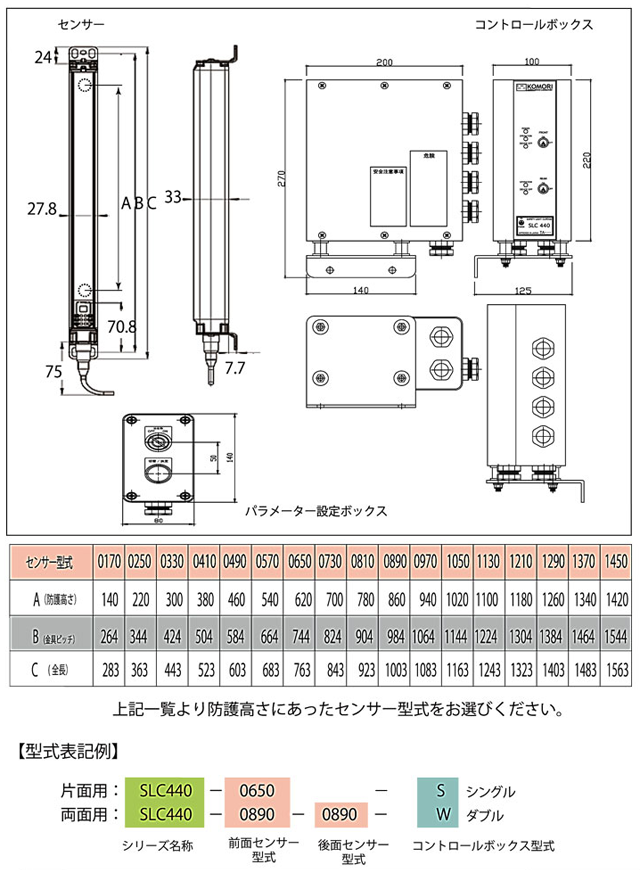

型式及び寸法


ご注文の際に下記一覧表より防護高さに合ったセンサーを選んで下さい。
